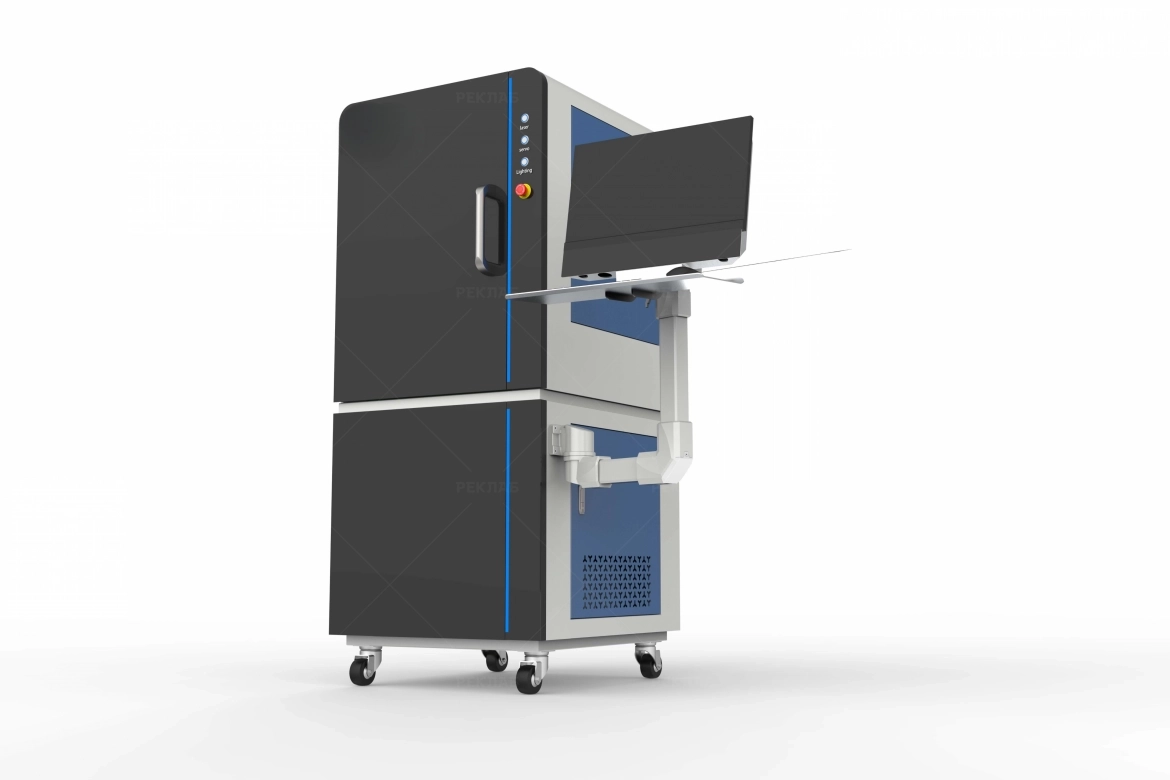

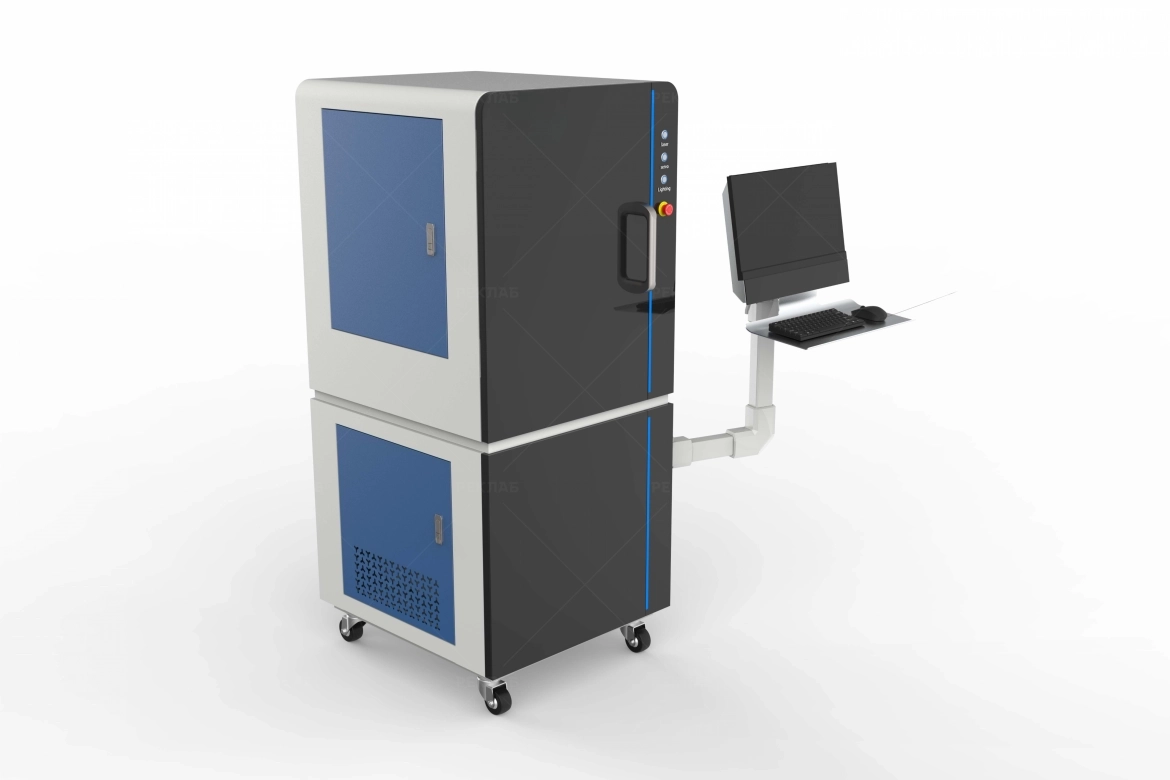

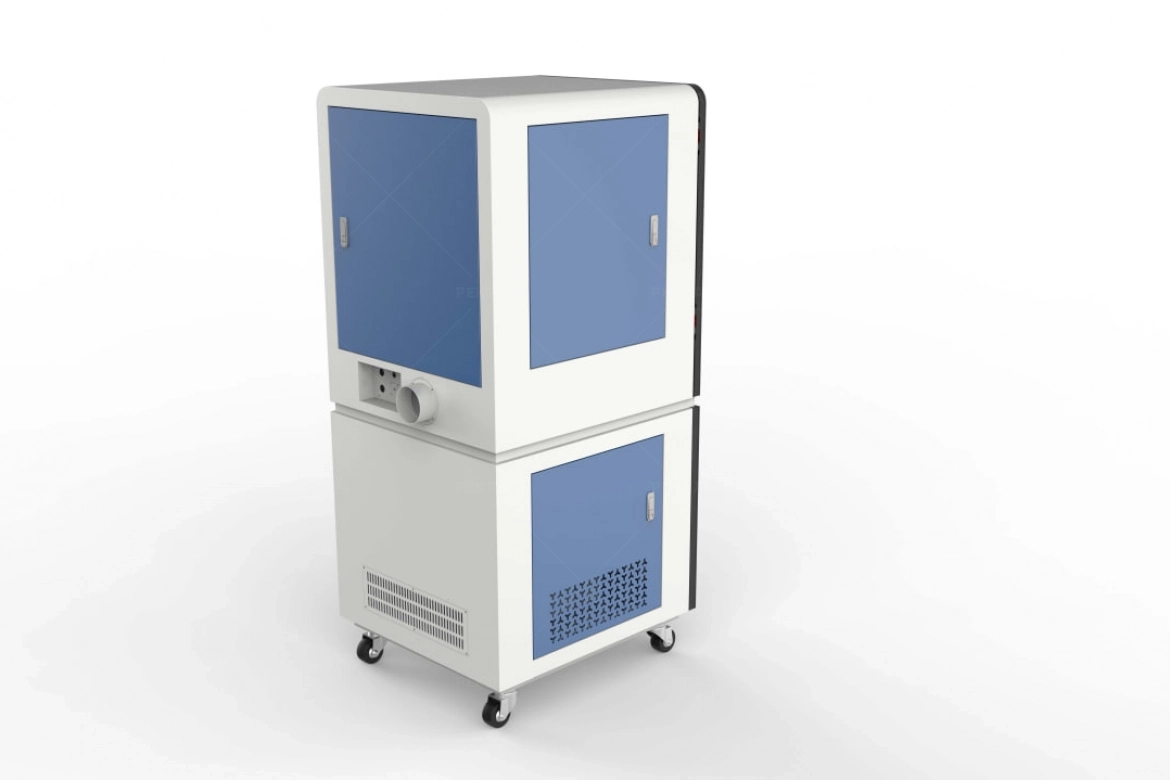

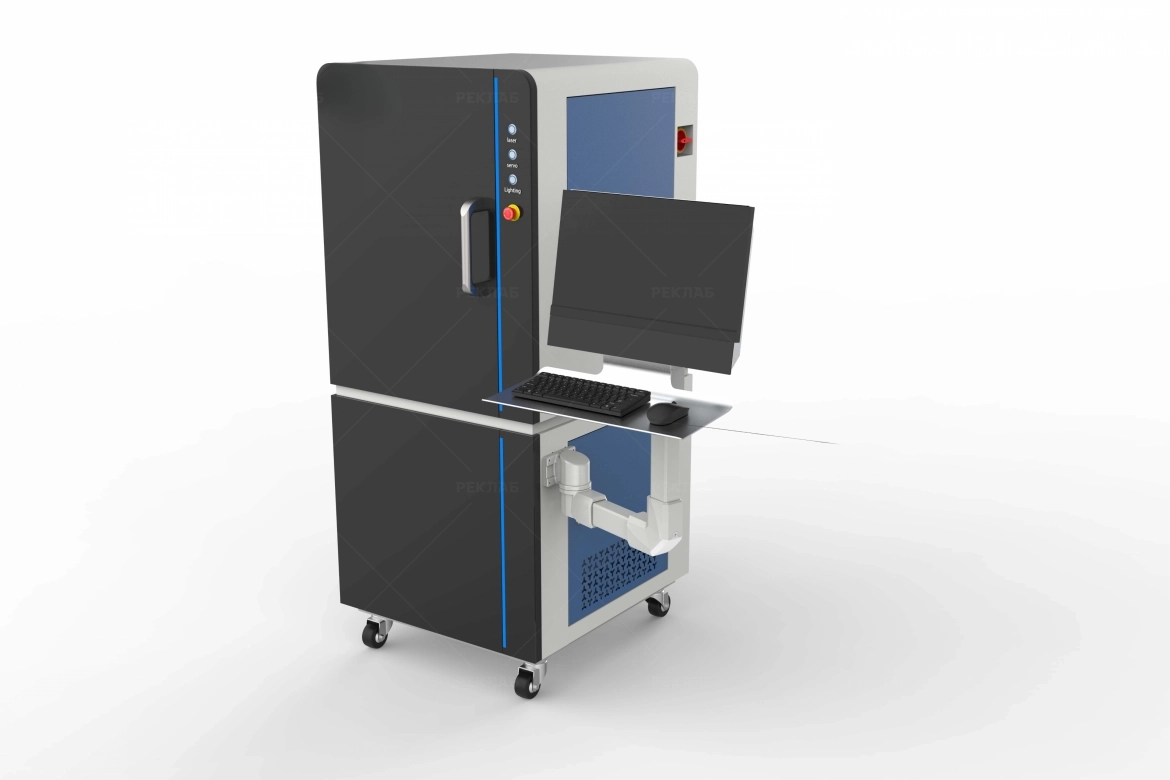

Лазерный станок для резки металла Raylogic Micro

Характеристики

• Привод оси X:

  Veichi

• Мощность источника:

  1200 Вт

• Дополнительные опции:

  защитный кабинет

• Структура рабочей поверхности, стандартно:

  Зубчатые ламели

• Высота рабочей области:

  100 мм

• Тип лазерного источника:

  Волоконный иттербиевый

• Длина волны излучения:

  1060-1080 нм

• Тип охлаждения источника:

  Жидкостное

• Тип охлаждения лазерной головы:

  Жидкостное

• Оптимальный теплоноситель:

  Дистиллированная вода

• Используемые газы для работы:

  Воздух, Кислород, Азот, Аргон

• Системы комфортной эксплуатации:

  Управление и настройка необходимых узлов лазерного комплекса, Отдельные параметры режимов раскроя и врезки, Автоматическая оптимизация задания раскроя, Улучшенная функция перфорации - FLYCUT, Оптимальное расположение деталей - NESTING, Функция охлаждения контура реза - LEAD POS, Функция микро-перемычек - MICRO JOINT, Дистанционная диагностика

Все характеристики

Все характеристики

• Привод оси X:

  Veichi

• Мощность источника:

  1200 Вт

• Дополнительные опции:

  защитный кабинет

• Структура рабочей поверхности, стандартно:

  Зубчатые ламели

• Высота рабочей области:

  100 мм

• Тип лазерного источника:

  Волоконный иттербиевый

• Длина волны излучения:

  1060-1080 нм

• Тип охлаждения источника:

  Жидкостное

• Тип охлаждения лазерной головы:

  Жидкостное

• Оптимальный теплоноситель:

  Дистиллированная вода

• Используемые газы для работы:

  Воздух, Кислород, Азот, Аргон

• Системы комфортной эксплуатации:

  Управление и настройка необходимых узлов лазерного комплекса, Отдельные параметры режимов раскроя и врезки, Автоматическая оптимизация задания раскроя, Улучшенная функция перфорации - FLYCUT, Оптимальное расположение деталей - NESTING, Функция охлаждения контура реза - LEAD POS, Функция микро-перемычек - MICRO JOINT, Дистанционная диагностика

• Системы аварийной защиты:

  Защита режущей головы от столкновения с посторонними предметами, Аварийная остановка сервоприводов при опасности столкновения режущей головы с посторонними предметами

• Бренды используемых компонентов:

  Кабели - Helukabel(Германия), Электрические компоненты - Schneider(Франция), Косозубая реечная передача - YYC(Тайвань), Направляющие - CSK(Тайвань), Режущая голова - Raytools, WSX(Швейцария/КНР), Электропневматический преобразователь - SMC(Япония), Сервомоторы: 4 шт., Veichi

• Скорость холостых перемещений X/Y/Z:

  150/150/10 м/мин

• Векторные ускорения X/Y:

  1.2 g

• Точность позиционирования:

  0.01 мм

• Точность повторения:

  0.05 мм

• Срок службы лазерного источника :

  до 100 000 ч

• Привод оси Х:

  Сервопривод Yaskawa

• Передача оси Х:

  Косозубая рейка 24мм и шестерня

• Направляющая оси X:

  Стальная линейная направляющая квадратного профиля 28мм

• Привод оси Y:

  Сервопривод Yaskawa

• Передача оси Y:

  Косозубая рейка 24мм и шестерня

• Направляющие оси Y:

  Стальные линейные направляющие квадратного профиля 28мм

• Привод оси Z:

  Сервопривод Panasonic

• Передача оси Z:

  Косозубая рейка 24мм и шестерня

• Направляющие оси Z:

  Стальные линейные направляющие квадратного профиля 28мм

• Количество концевых датчиков:

  6 шт

• Тип концевых датчиков на Осях X,Y:

  бесконтактные Omron, 4 шт

• Тип концевых датчиков на Оси Z:

  контактные, 1 шт / Ёмкостный магнитный BCS 100, 1 шт

• Система управления:

  CypCut

• Тип данных:

  G-code

• Операционная система:

  Windows 7/10

• Дисплей на стойке управления:

  21"

• Порт передачи данных:

  USB, EtherNet, RS485, RS232

• Язык управляющей программы:

  Английский

• Объем памяти ПК:

  500 Гб

• Типы допустимых файлов:

  AI, PLT, DXF, DWG

• Минимальный размер перфорации:

  0.1 мм

• Диаметр коллиматорной линзы:

  30 мм

• Диаметр фокусирующей линзы:

  30 мм

• Электропитание:

  Переменное напряжение(AC) 380V/ Частота, 50HZ

• Потребляемая мощность:

  6000 w

• Контроль качества :

  Двухуровневый - Представительство Реклаб в КНР/Реклаб(Россия)

• Гарантия:

  24 мес.
