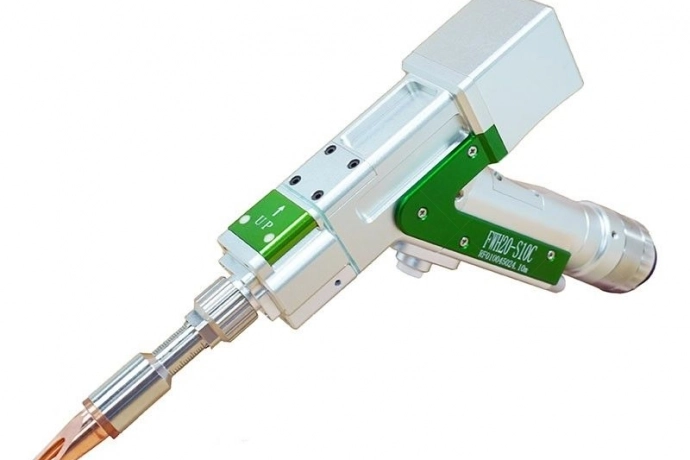

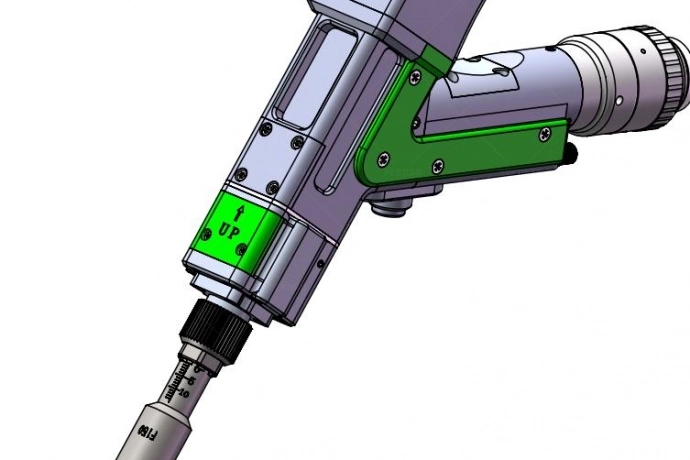

Relfar FWH20-S10C подходит для оснащения участка ручной лазерной сварки, где основная работа — протяжённые соединения с линейным сканированием пятна. Оператор ведёт головку вдоль стыка, а ширину развёртки задаёт в системе управления под выбранный технологический режим.

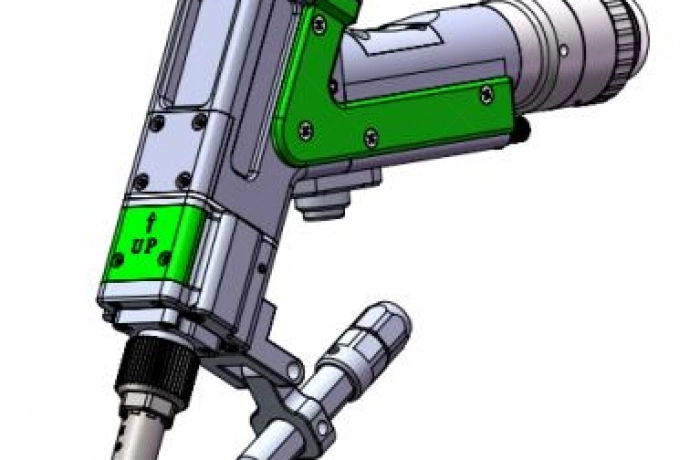

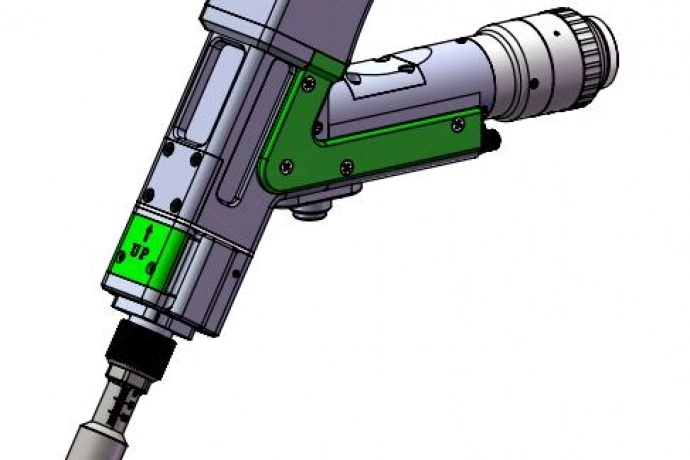

Головка работает с одной присадочной проволокой. При смене оснастки её можно использовать для резки, очистки поверхности и обработки зоны шва. Такое сочетание удобно, когда на одном рабочем месте нужно выполнить несколько последовательных операций с деталью.

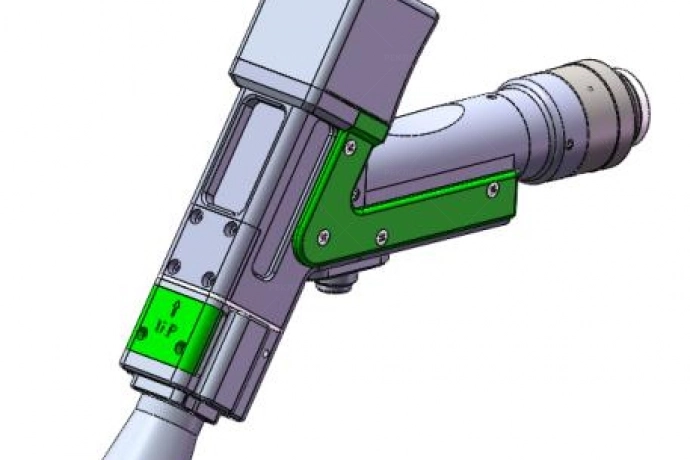

Особенности FWH20-S10C
- Линейная развёртка 0–5 мм в исполнении V4: понятная настройка ширины воздействия.
- Масса головки около 0,72 кг по руководству производителя.
- Водяное охлаждение и контроль температуры защитной оптики.
- Сменные защитные стёкла и сопла с отдельным подбором под диаметр проволоки.
Применение
Возможные задачи участка — сборка листовых деталей, корпусов и металлических конструкций. Конкретный режим выбирают по материалу и соединению; допустимая мощность головки не задаёт толщину свариваемой детали.
Очистка поверхности требует соответствующего оптического модуля; для резки и очистки шва применяются свои насадки. Наличие этих компонентов уточняется при заказе.
Технические характеристики
Данные: FWH20-S10C-V4; руководство C от 13.01.2026. Мощность относится к подключаемому источнику.
| Максимальная мощность лазерного источника | 3000 Вт |
|---|---|
| Сканирование | Одноосевое, линия |
| Диапазон сварочной развёртки | 0–5 мм |
| Фокусное расстояние коллиматора | 50 мм |
| Фокусное расстояние сварочной линзы | 150 мм |
| Масса головки, приблизительно | 0.72 кг |
| Защитное стекло | D20 × 2 мм |
| Рабочая длина волны | 1070 ± 20 нм |
| Оптический интерфейс | QBH |
| Охлаждение | Водяное |
| Подача проволоки | Одна проволока; сопла 0,8 / 1,0 / 1,2 / 1,6 мм по каталогу |
| Функции | Сварка; резка; очистка поверхности; очистка шва |
| Механическая регулировка фокуса | ±10 мм |
Расходные материалы и сменная оснастка
| Наименование | Типоразмер / обозначение | Условие подбора |
|---|---|---|

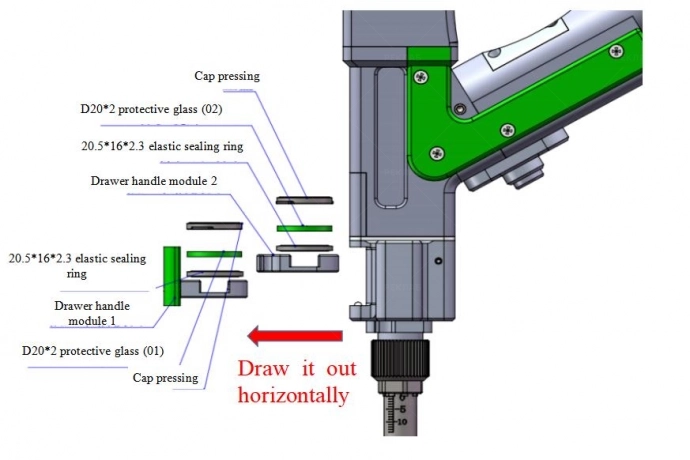

| Расходник: Защитное стекло | D20 × 2 | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Расходник: Сопло для наружного угла | FCS-08 | Для проволоки 0.8 мм. Резьбу и геометрию сверить по штатному соплу. |
| Расходник: Сопло для наружного угла | FCS-10 | Для проволоки 1.0 мм. Резьбу и геометрию сверить по штатному соплу. |
| Расходник: Сопло для наружного угла | FCS-12 | Для проволоки 1.2 мм. Резьбу и геометрию сверить по штатному соплу. |
| Расходник: Сопло для наружного угла | FCS-16 | Для проволоки 1.6 мм. Резьбу и геометрию сверить по штатному соплу. |
| Расходник: Сопло для внутреннего угла | FAS-08 | Для проволоки 0.8 мм. Резьбу и геометрию сверить по штатному соплу. |
| Расходник: Сопло для внутреннего угла | FAS-10 | Для проволоки 1.0 мм. Резьбу и геометрию сверить по штатному соплу. |
| Расходник: Сопло для внутреннего угла | FAS-12 | Для проволоки 1.2 мм. Резьбу и геометрию сверить по штатному соплу. |
| Расходник: Сопло для внутреннего угла | FAS-16 | Для проволоки 1.6 мм. Резьбу и геометрию сверить по штатному соплу. |
| Расходник: Сопло для плоского соединения | FS-01 | Применимость к режиму — по инструкции головки. |
| Расходник подачи: Направляющий канал, 5 м | SS-07 (D1.6) | По исполнению подающего устройства и соединителей; в каталоге указан SS-015B. |
| Расходник подачи: Графитовый направляющий канал, 3,5 м | SS-31 (D1.6) | По модели подающего устройства, соединителям и проволоке. |
| Расходник подачи: Направляющий наконечник проволоки | SS-004-0.8 | Под штатный кронштейн и выбранный диаметр проволоки. |
| Расходник подачи: Направляющий наконечник проволоки | SS-004-1.0 | Под штатный кронштейн и выбранный диаметр проволоки. |
| Расходник подачи: Направляющий наконечник проволоки | SS-004-1.2 | Под штатный кронштейн и выбранный диаметр проволоки. |
| Расходник подачи: Направляющий наконечник проволоки | SS-004-1.6 | Под штатный кронштейн и выбранный диаметр проволоки. |
| Расходник подачи: Ролики подачи проволоки | 0,8 / 1,0 мм; V-канавка | Позиция каталога системы. Совместимость зависит от модели подающего устройства, материала и диаметра проволоки. |
| Расходник подачи: Ролики подачи проволоки | 1,2 / 1,6 мм; V-канавка | Позиция каталога системы. Совместимость зависит от модели подающего устройства, материала и диаметра проволоки. |
| Оснастка для резки: Режущее сопло | FC-20 | Для режима резки; оснастка не означает допустимую толщину реза. |
| Оснастка для очистки: Длиннофокусная линза для очистки | D20 × F800 | Каталог 2025. Только с соответствующим модулем очистки и настройкой системы. Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Оснастка для очистки: Длиннофокусная линза для очистки | D20 × F1000 | Каталог 2025. Только с соответствующим модулем очистки и настройкой системы. Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Оснастка для очистки: Насадка для очистки сварного шва | H03-196B (F150) | Исполнение F150. |
| Оснастка для очистки: Защитный кожух для очистки | H03-57A | Сверить модуль очистки. |
| Ремонтная оптика: Коллимирующая линза | D16 × F50 | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Ремонтная оптика: Фокусирующая линза | D20 × F150 | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Ремонтный узел: Держатель сканирующего зеркала с зеркалом 27 × 14 × 2 мм | H03-85A | Комплектный узел H03-85A; не отдельное зеркало. |
| Ремонтный узел: Прижимная крышка фокусирующей линзы в сборе | H08-280A | Для линзы D20 F150. Каталог обозначает прижимной узел; наличие самой линзы в комплекте уточнить. |
| Ремонтный узел: Прижимная крышка фокусирующей линзы в сборе | H08-283A | Для линзы D20 F800/F1000. Каталог обозначает прижимной узел; наличие самой линзы в комплекте уточнить. |
Ремонтная оптика и узлы подачи выделены отдельно от расходников. Совпадение диаметра линзы или резьбы сопла само по себе не подтверждает совместимость.
Подбор и комплектация
При замене штатной головки укажите модель источника, контроллера и подающего устройства. Для FWH20-S10C используется защитное стекло D20 × 2 мм: расходники следует заказывать по точной модели головки и маркировке установленной оптики.
