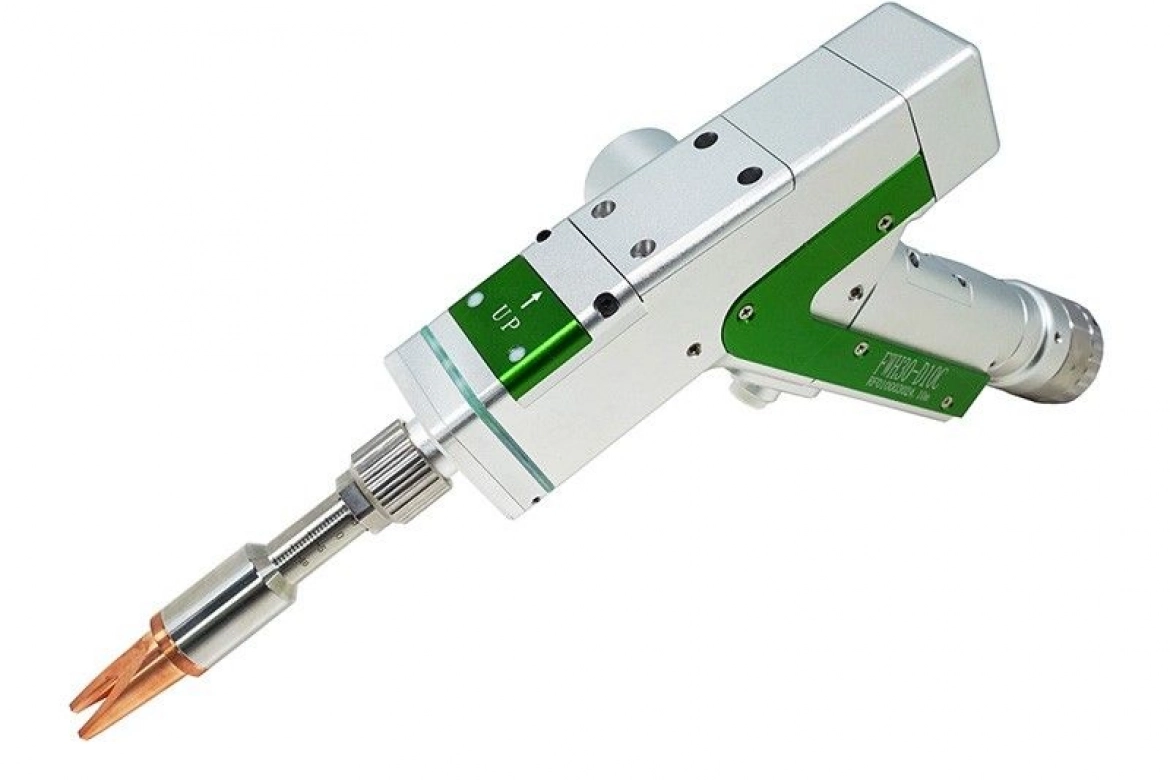

Relfar FWH30-D10C предназначен для ручной лазерной обработки, когда кроме ширины пятна необходимо управлять его траекторией. Два сканирующих зеркала формируют несколько вариантов развёртки, в том числе линию, окружность и восьмёрку. Траектория выбирается в системе управления под задачу сварки.
Модель объединяет четыре технологических режима: сварку, резку, очистку поверхности и очистку сварного шва. В сварочной конфигурации используется одна присадочная проволока. Для работы с другим процессом меняют соответствующие элементы оснастки и настройки контроллера.
Особенности FWH30-D10C
- Два управляемых зеркала для настройки формы воздействия на металл.
- Семь сварочных траекторий в руководстве V4-T, включая круг и восьмёрку.
- Выдвижные модули защитной и фокусирующей оптики для обслуживания.
- Водяное охлаждение; мощность подключаемого источника до 3000 Вт.
Применение
Модель можно рассмотреть для изготовления листовых изделий и металлических конструкций с разными видами соединений. Выбор траектории позволяет адаптировать режим к конкретному стыку; результат оценивают вместе с мощностью источника, присадкой и подготовкой деталей.
Функции резки и очистки реализуются с совместимой оснасткой. Модель D10C имеет набор режимов 4 в 1; специализированный режим Energy Storage Welding относится к серии DS10E.
Технические характеристики
Данные: FWH30-D10C-V4-T; руководство C от 13.01.2026. Мощность относится к подключаемому источнику.
| Максимальная мощность лазерного источника | 3000 Вт |
|---|---|
| Сканирование | Двухосевое |
| Диапазон сварочной развёртки | 0–5 мм |
| Фокусное расстояние коллиматора | 40 мм |
| Фокусное расстояние сварочной линзы | 150 мм |
| Масса головки, приблизительно | 1.0 кг |
| Защитное стекло | D25 × 2 мм |
| Рабочая длина волны | 1070 ± 20 нм |
| Оптический интерфейс | QBH |
| Охлаждение | Водяное |
| Подача проволоки | Одна проволока; диаметр по соплу и подающему устройству |
| Функции | Сварка; резка; очистка поверхности; очистка шва |
| Механическая регулировка фокуса | ±10 мм |
Расходные материалы и сменная оснастка
| Наименование | Типоразмер / обозначение | Условие подбора |
|---|---|---|
| Расходник: Защитное стекло | D25 × 2 мм | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Расходник: Сопло для наружного угла | FCS-08 | Проволока 0,8 мм; сверить посадку штатного сопла. |
| Расходник: Сопло для наружного угла | FCS-10 | Проволока 1,0 мм; сверить посадку штатного сопла. |
| Расходник: Сопло для наружного угла | FCS-12 | Проволока 1,2 мм; сверить посадку штатного сопла. |
| Расходник: Сопло для наружного угла | FCS-16 | Проволока 1,6 мм; сверить посадку штатного сопла. |
| Расходник: Сопло для внутреннего угла | FAS-08 | Проволока 0,8 мм; сверить посадку штатного сопла. |
| Расходник: Сопло для внутреннего угла | FAS-10 | Проволока 1,0 мм; сверить посадку штатного сопла. |
| Расходник: Сопло для внутреннего угла | FAS-12 | Проволока 1,2 мм; сверить посадку штатного сопла. |
| Расходник: Сопло для внутреннего угла | FAS-16 | Проволока 1,6 мм; сверить посадку штатного сопла. |
| Расходник: Сопло для плоского соединения | FS-01 | Сверить исполнение установленного узла. |
| Расходник: Уплотнение защитного стекла | 25,5 × 21 × 2,3 мм | Сверить исполнение установленного узла. |
| Оснастка для резки: Режущее сопло | FC-20 | Сверить исполнение установленного узла. |
| Оснастка для очистки: Длиннофокусная линза для очистки | D20 F800 | С соответствующим модулем очистки. Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Оснастка для очистки: Насадка для очистки шва | H03-196B, F150 | Сверить исполнение установленного узла. |
| Ремонтная оптика: Фокусирующая линза | D20 F150 | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Ремонтная оптика: Отражающее зеркало | 27 × 14 × 2 мм | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Ремонтная оптика: Коллимирующая линза | D16 F40 | Исполнение V4-T; заводской артикул не подтверждён. Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Ремонтная оптика: Коллимирующая линза | D16 F50 | Старое исполнение из перечня; не замена F40. |
Ремонтная оптика и узлы подачи выделены отдельно от расходников. Совпадение диаметра линзы или резьбы сопла само по себе не подтверждает совместимость.
Подбор и комплектация
Перед заказом согласуйте ревизию головки и состав комплекта. Для исполнения -T применяется коллиматор F40, а в ранних версиях встречается F50. Подбор линз выполняется по маркировке установленного узла.
