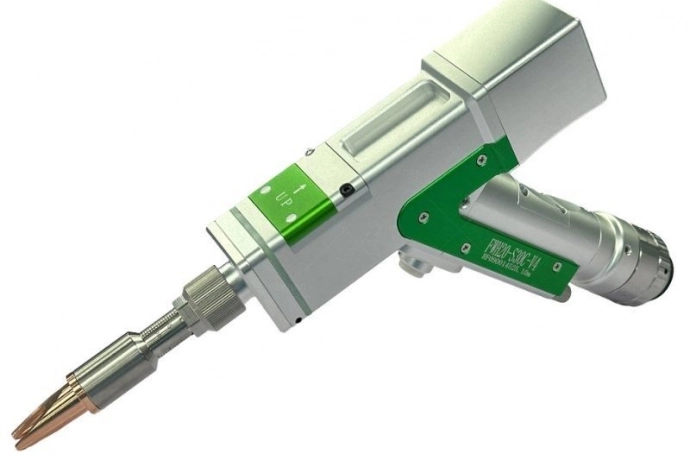

Relfar FWH20-S30C предназначен для ручной лазерной обработки с линейным сканированием пятна. Головка позволяет организовать сварку с одной присадочной проволокой и выполнять дополнительные операции при смене оснастки. В исполнении V4-T ширина сварочной развёртки регулируется до 5 мм.
У этой модели собственная оптическая конфигурация: коллиматор D16 F40, фокусирующая линза D20 F150 и защитное стекло D25 × 2 мм. Это важно при замене головки и пополнении запаса расходников: принадлежность к серии FWH20 сама по себе не определяет нужную оптику.
Особенности FWH20-S30C
- Четыре режима обработки при соответствующем оснащении системы.
- Линейная развёртка 0–5 мм и регулировка фокуса ±10 мм.
- Масса около 0,72 кг по руководству V4-T.
- Водяное охлаждение, выдвижные оптические модули и мониторинг температуры защитных стёкол.
Применение
Модель подходит для рассмотрения при комплектации участка сборки листовых и металлических изделий. Для модернизации аппарата проверяют не только мощность источника и разъём QBH, но также управление головкой и подачей проволоки.
Резка и оба вида очистки требуют соответствующей оснастки и переключения режима. Тип длиннофокусного модуля для очистки согласуется отдельно.
Технические характеристики
Данные: FWH20-S30C-V4-T; руководство B от 13.01.2026. Мощность относится к подключаемому источнику.
| Максимальная мощность лазерного источника | 3000 Вт |
|---|---|
| Сканирование | Одноосевое, линия |
| Диапазон сварочной развёртки | 0–5 мм |
| Фокусное расстояние коллиматора | 40 мм |
| Фокусное расстояние сварочной линзы | 150 мм |
| Масса головки, приблизительно | 0.72 кг |
| Защитное стекло | D25 × 2 мм |
| Рабочая длина волны | 1070 ± 20 нм |
| Оптический интерфейс | QBH |
| Охлаждение | Водяное |
| Подача проволоки | Одна проволока; диаметр по соплу и подающему устройству |
| Функции | Сварка; резка; очистка поверхности; очистка шва |
| Механическая регулировка фокуса | ±10 мм |
Расходные материалы и сменная оснастка
| Наименование | Типоразмер / обозначение | Условие подбора |
|---|---|---|
| Расходник: Защитное стекло | D25 × 2 мм | Исполнение V4-T. Артикул не установлен. Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Оснастка для очистки: Фокусирующий модуль очистки | F1200; посадка и диаметр не установлены | Подтверждено название модуля; перед заказом получить его полный артикул и состав. |
| Ремонтная оптика: Коллимирующая линза | D16 F40 | Исполнение V4-T. Артикул не установлен. Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Ремонтная оптика: Фокусирующая линза | D20 F150 | Исполнение V4-T. Артикул не установлен. Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Ремонтная оптика: Отражающее зеркало | 27 × 14 × 2 мм | Исполнение V4-T. Артикул не установлен. Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
Ремонтная оптика и узлы подачи выделены отдельно от расходников. Совпадение диаметра линзы или резьбы сопла само по себе не подтверждает совместимость.
Подбор и комплектация
В заявке укажите FWH20-S30C и ревизию головки. При заказе стекла используйте размер D25 × 2 мм; для остальных деталей приложите маркировку или фото узла. Состав комплекта согласуется до поставки.
