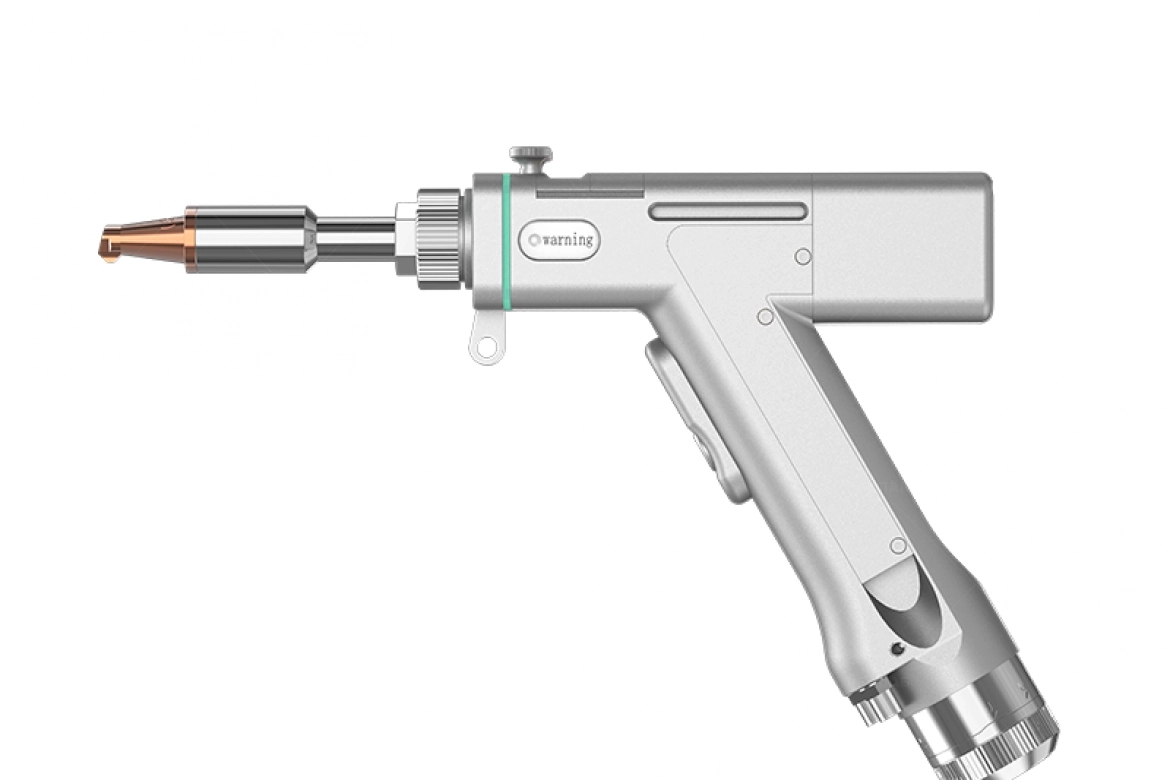

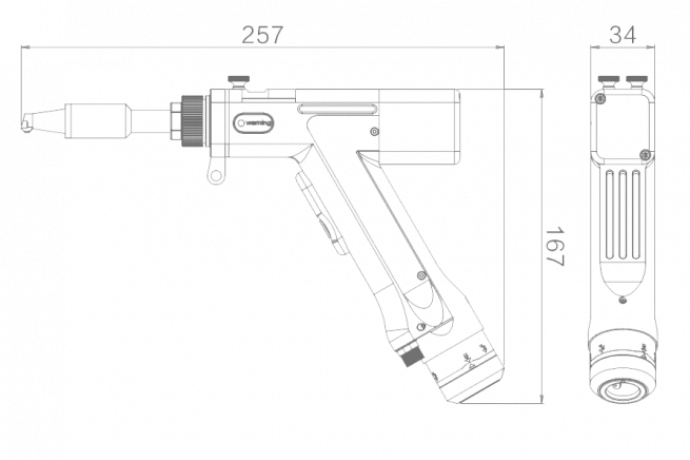

SUP23T — головка для ручной лазерной сварки металлических деталей с возможностью смены технологического режима. Линейная развёртка позволяет настроить ширину движения пятна, а регулируемый передний узел — положение фокуса относительно заготовки. Для соединений с присадкой используется совместимое подающее устройство и сопло нужного типоразмера.
Система поддерживает непрерывную и точечную сварку. Для очистки поверхности устанавливается соответствующая длиннофокусная оптика, для резки — режущее сопло с переходником. Очистка шва выполняется отдельным режимом с подходящей насадкой.
Особенности SUP23T
- Четыре функции для сварочного участка: сварка, резка и два вида очистки.
- Линейная развёртка 0–8 мм и регулировка фокуса ±10 мм.
- Доступ к защитному стеклу через выдвижной держатель.
- Контроль температуры оптики и диагностика сигналов в штатной системе управления.
Применение
SUP23T можно использовать в составе аппарата для изготовления корпусов, ограждений и других металлических изделий. При выборе оценивают не только допустимую мощность, но и совместимость с управлением существующего аппарата.
Состав насадок и оптических модулей зависит от комплекта поставки. Указание «4 в 1» описывает возможности системы при оснащении соответствующими компонентами.
Технические характеристики
Данные: SUP23S/T; руководство V1.2 от 10.06.2025; параметры SUP23T. Мощность относится к подключаемому источнику.
| Максимальная мощность лазерного источника | 3000 Вт |
|---|---|
| Сканирование | Одноосевое, линия |
| Диапазон сварочной развёртки | 0–8 мм |
| Фокусное расстояние коллиматора | 60 мм |
| Фокусное расстояние сварочной линзы | 150 мм |
| Масса головки, приблизительно | 0.7 кг |
| Защитное стекло | D18 × 2 мм |
| Рабочая длина волны | 1080 ± 10 нм — по руководству V1.2 |
| Оптический интерфейс | QBH |
| Охлаждение | Водяное (исполнение SUP23T на странице производителя) |
| Подача проволоки | По выбранному соплу и совместимому подающему устройству |
| Функции | Сварка; резка; очистка поверхности; очистка шва |
| Механическая регулировка фокуса | ±10 мм |
Расходные материалы и сменная оснастка
| Наименование | Типоразмер / обозначение | Условие подбора |
|---|---|---|
| Расходник: Защитное стекло | D18 × 2 мм | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Расходник: Медное сварочное сопло | AS-12 | Код модели сопла подтверждён комплектом. Подобрать под проволоку и геометрию шва; сверить резьбу и длину штатного сопла. |
| Расходник: Медное сварочное сопло | BS-16 | Код модели сопла подтверждён комплектом. Подобрать под проволоку и геометрию шва; сверить резьбу и длину штатного сопла. |
| Расходник: Медное сварочное сопло | CS-12 | Код модели сопла подтверждён комплектом. Подобрать под проволоку и геометрию шва; сверить резьбу и длину штатного сопла. |
| Расходник: Медное сварочное сопло | ES-12 | Код модели сопла подтверждён комплектом. Подобрать под проволоку и геометрию шва; сверить резьбу и длину штатного сопла. |
| Расходник: Медное сварочное сопло | FS-16 | Код модели сопла подтверждён комплектом. Подобрать под проволоку и геометрию шва; сверить резьбу и длину штатного сопла. |
| Расходник: Сварочное сопло без подачи проволоки | C | Для соответствующего режима и узла головки. |
| Оснастка для резки: Переходник режущего сопла | S | Используется вместе с указанным ниже режущим соплом. |
| Оснастка для резки: Режущее сопло | Однослойное 1,5 мм, резьба M8 | Через переходник S; не устанавливается непосредственно вместо сварочного сопла. |
| Оснастка для очистки: Линза для очистки | F400; точная посадка по модулю | Фокусное расстояние подтверждено; полный типоразмер и артикул согласовать. |
| Оснастка для очистки: Линза для очистки | F800; точная посадка по модулю | Фокусное расстояние подтверждено; полный типоразмер и артикул согласовать. |
| Оснастка для очистки / подачи: Сопло для двойной подачи и очистки шва | AS-20D | Для двойной подачи нужен соответствующий податчик и кронштейн; также указано для очистки шва. |
| Ремонтная оптика: Коллимирующая линза | D16 × T5 / F60 | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Ремонтная оптика: Фокусирующая линза | D20 × T4,5 / F150 | Сверить маркировку, исполнение оправы, покрытие и допустимую мощность штатной оптики. |
| Сменный узел: Трубка со шкалой | FT80 | Сверить исполнение и длину; это держатель сопла, а не линза. |
Ремонтная оптика и узлы подачи выделены отдельно от расходников. Совпадение диаметра линзы или резьбы сопла само по себе не подтверждает совместимость.
Подбор и комплектация
Для замены расходников укажите SUP23T и маркировку детали. Основное защитное стекло — D18 × 2 мм. Сопла AS-12, BS-16, CS-12, ES-12 и FS-16 подбираются под диаметр проволоки и доступ к соединению.
