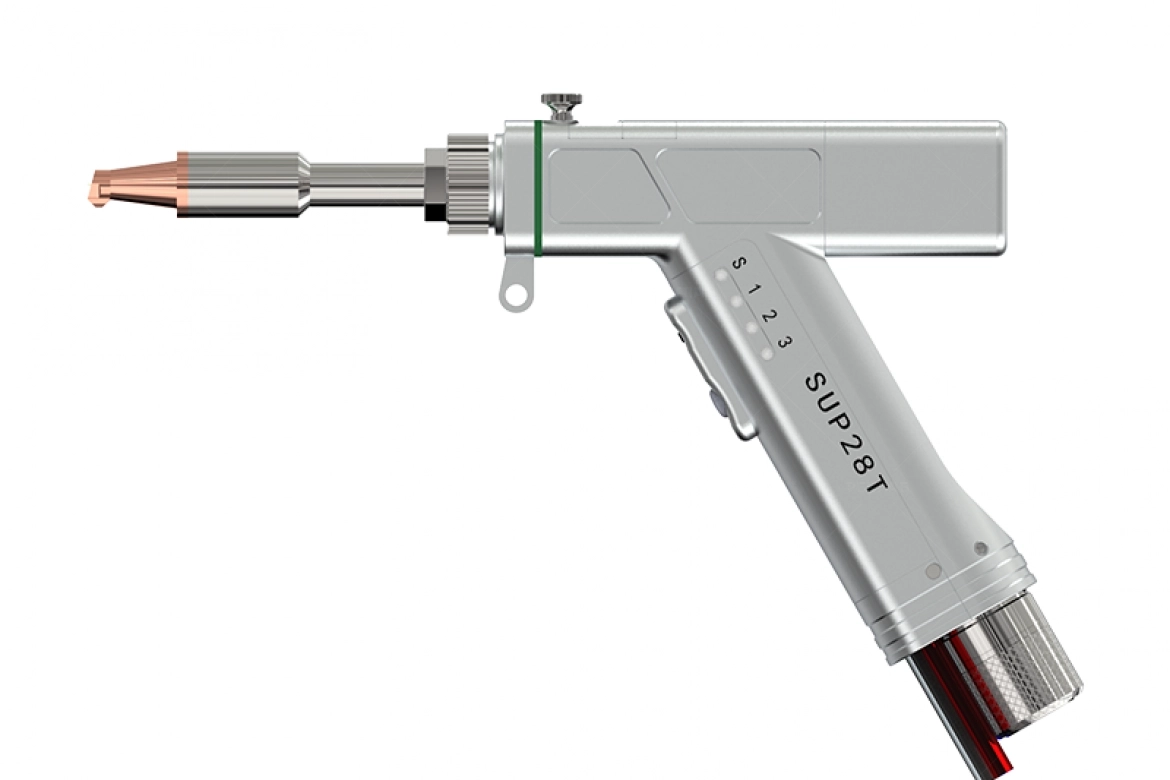

SUP28T удобен для операций, между которыми приходится часто менять настройки сварки. На корпусе предусмотрена отдельная кнопка вызова трёх предустановленных режимов: оператор выбирает нужный набор параметров непосредственно на головке. Световая индикация помогает контролировать состояние системы.
Встроенный цифровой привод управляет сканированием лазерного пятна. Ширина линейной развёртки регулируется в пределах 0–8 мм, положение фокуса — в пределах ±10 мм. Компактный узел фиксации QBH и масса около 0,65 кг по странице производителя делают головку подходящей для ручных операций с частым изменением положения.
Особенности SUP28T
- Переключение трёх сохранённых настроек отдельной кнопкой на головке.
- Индикация состояния и мониторинг температуры оптики.
- Выдвижные держатели защитной и фокусирующей линз.
- Сварка, резка и очистка при оснащении соответствующими насадками и оптикой.
Применение
Модель стоит рассмотреть для серийной сборки деталей с несколькими повторяющимися сварочными операциями. Предустановки полезны, когда параметры этих операций заранее отработаны и сохранены в системе управления.
Для реализации дополнительных функций нужны совместимые контроллер, насадки и оптические модули. При модернизации существующего аппарата проверяется вся связка оборудования.
Технические характеристики
Данные: Страница SUP28T производителя, проверена 07.09.2026. Мощность относится к подключаемому источнику.
| Максимальная мощность лазерного источника | 3000 Вт |
|---|---|
| Сканирование | Одноосевое, линия |
| Диапазон сварочной развёртки | 0–8 мм |
| Фокусное расстояние коллиматора | 60 мм |
| Фокусное расстояние сварочной линзы | 150 мм |
| Масса головки, приблизительно | 0.65 кг |
| Защитное стекло | D18 × 2 мм |
| Оптический интерфейс | QBH, компактный фиксатор |
| Охлаждение | Водяное |
| Подача проволоки | По выбранному соплу и совместимому подающему устройству |
| Механическая регулировка фокуса | ±10 мм |
Расходные материалы и сменная оснастка
| Наименование | Типоразмер / обозначение | Условие подбора |
|---|---|---|
| Расходник: Защитное стекло | D18 × 2 мм | Толщины коллиматора и фокусирующей линзы, покрытие и оправу сверить. Заводской артикул не найден. |
| Ремонтная оптика: Коллимирующая линза | D16 F60 | Толщины коллиматора и фокусирующей линзы, покрытие и оправу сверить. Заводской артикул не найден. |
| Ремонтная оптика: Фокусирующая линза | D20 F150 | Толщины коллиматора и фокусирующей линзы, покрытие и оправу сверить. Заводской артикул не найден. |
Ремонтная оптика и узлы подачи выделены отдельно от расходников. Совпадение диаметра линзы или резьбы сопла само по себе не подтверждает совместимость.
Подбор и комплектация
Для подбора отправьте фото маркировки головки и модель контроллера. Защитное стекло D18 × 2 мм, коллиматор D16 F60 и фокусирующая линза D20 F150 указаны производителем. Состав набора сопел согласуется под поставляемое исполнение.
