TFN-01 обеспечивает сварочный пост азотом из сжатого воздуха цеховой сети. Производительность составляет 1 нм³/ч, или около 16,7 нормальных литра в минуту. Заявленная в каталоге чистота азота — 99,99%.

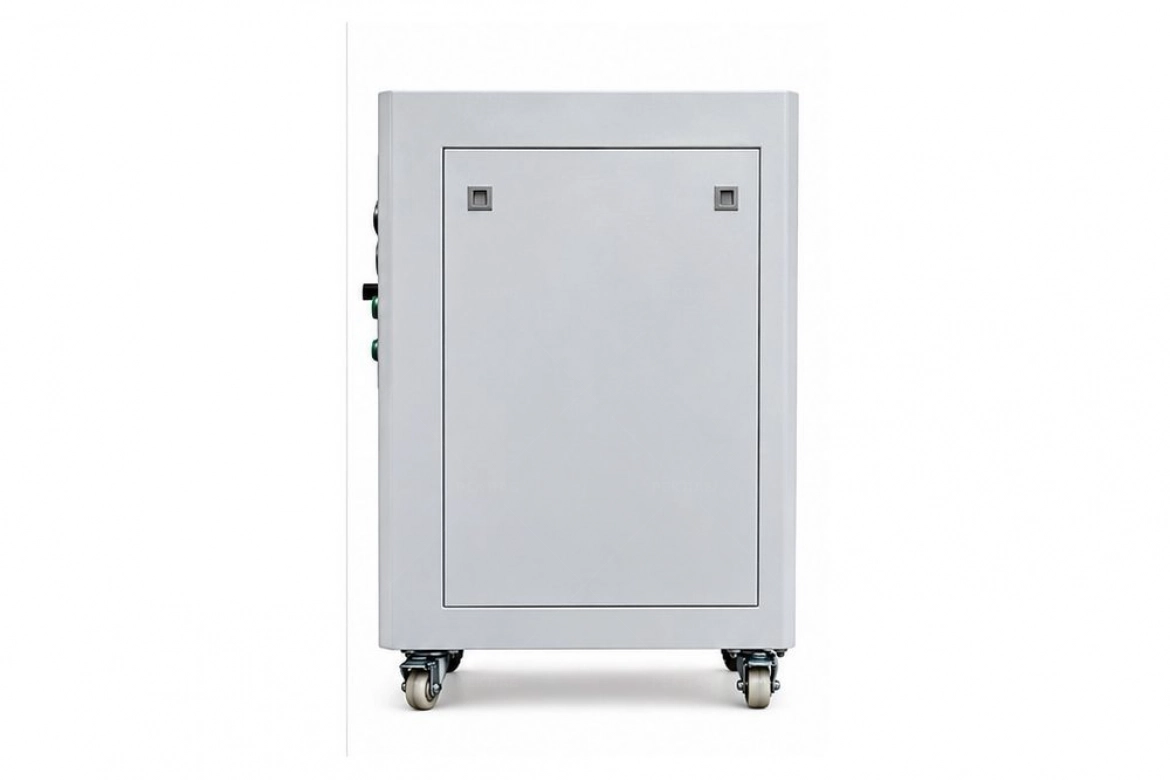

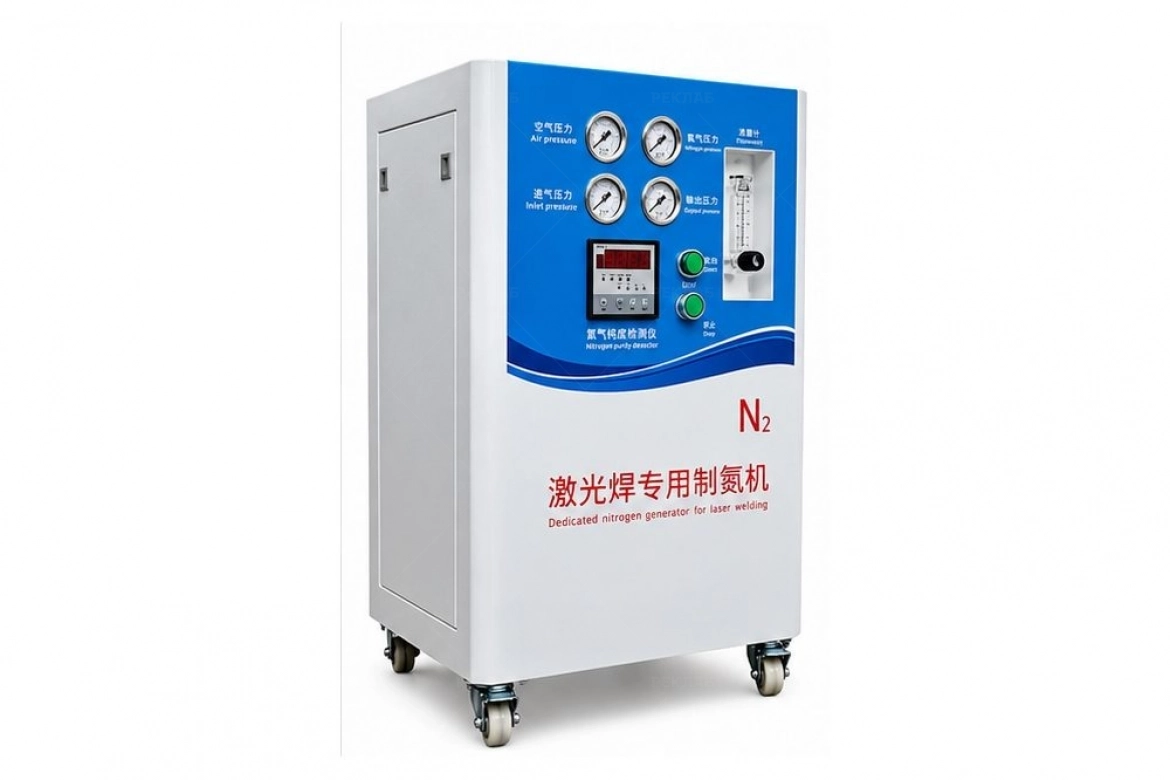

Модель подходит для организации подачи защитного газа без регулярной замены азотных баллонов. Корпус размером 500 × 450 × 750 мм занимает немного места рядом со сварочным оборудованием, а колёса облегчают перемещение установки по цеху.
Преимущества TFN-01
- Производительность 1 нм³/ч — для одного поста с соответствующей потребностью в азоте.
- Компактное исполнение: габариты 500 × 450 × 750 мм, масса 40 кг.
- Питание от сети 220 В; собственная потребляемая мощность генератора — 15 Вт.

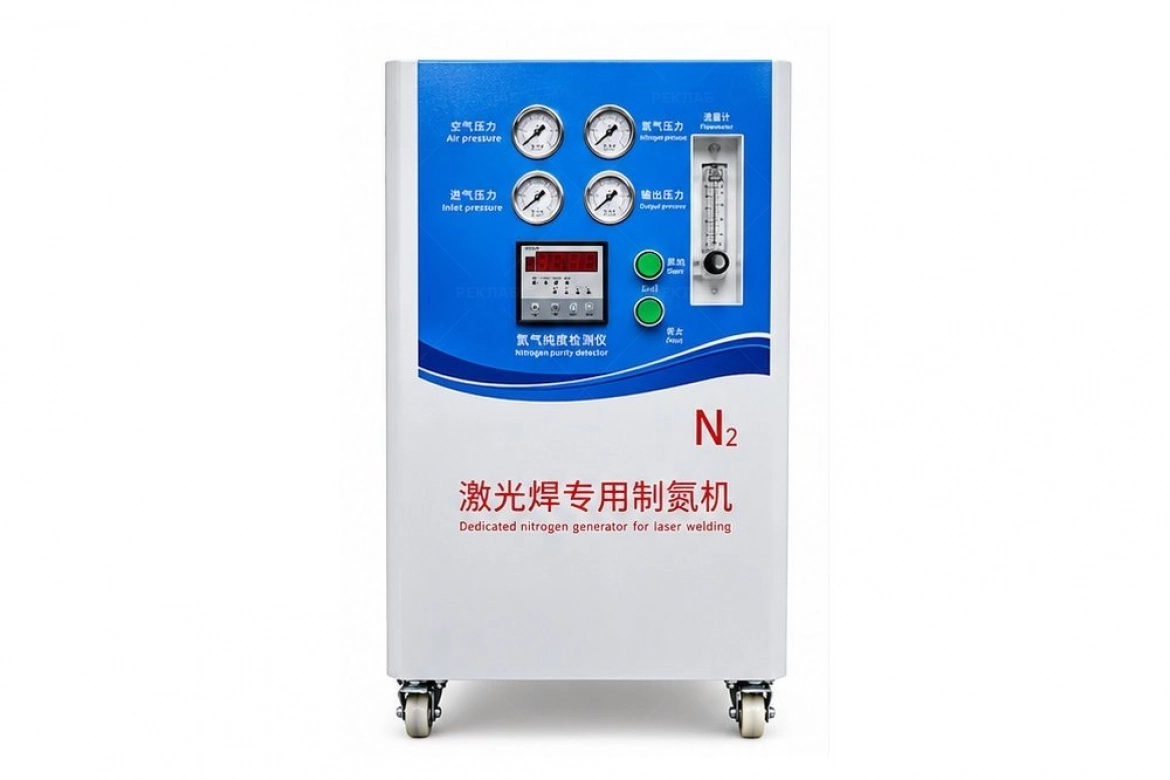

- Манометры на передней панели для контроля давления.
- Подача азота из цехового воздуха сокращает потребность в закупке и замене азотных баллонов.
Применение
TFN-01 предназначен для лазерной сварки, в которой применение азота допускается технологией и требованиями сварочного оборудования. Выбор защитного газа зависит от материала и требований к соединению.

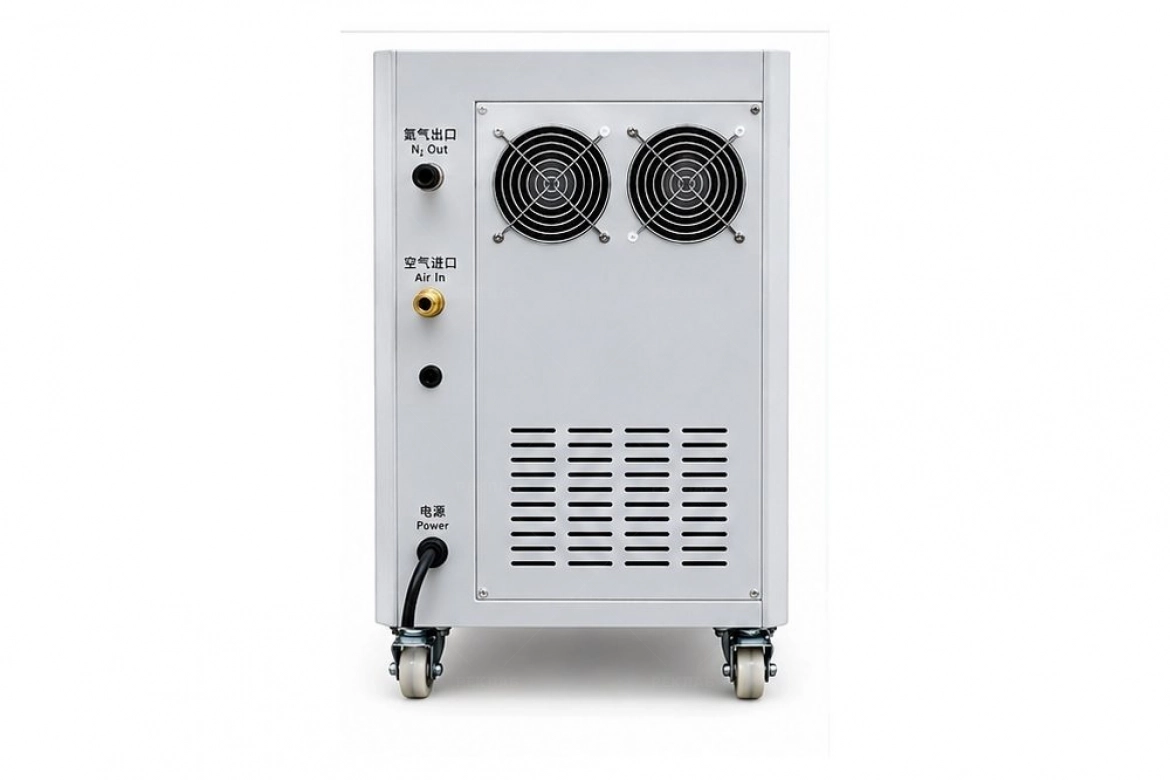

Для работы необходим внешний компрессор либо подходящая цеховая сеть: давление воздуха на входе 0,6–0,8 МПа, расход по каталогу 130 л/мин. Воздух должен пройти подготовку в соответствии с требованиями генератора. Давление азота на выходе — не более 0,6 МПа.
Технические характеристики
Параметры по каталогу. Исполнение и комплектация согласуются при заказе.
| Тип оборудования | Генератор азота для лазерной сварки |
|---|---|
| Производительность по азоту | 1 нм³/ч |
| Чистота азота | 99,99 % |
| Давление воздуха на входе | 0,6–0,8 МПа |
| Расход воздуха на входе | 130 л/мин |
| Давление азота на выходе | ≤ 0,6 МПа |
| Потребляемая мощность генератора | 15 Вт |
| Напряжение питания | 220 В AC |
| Частота питания | 50–60 Гц |

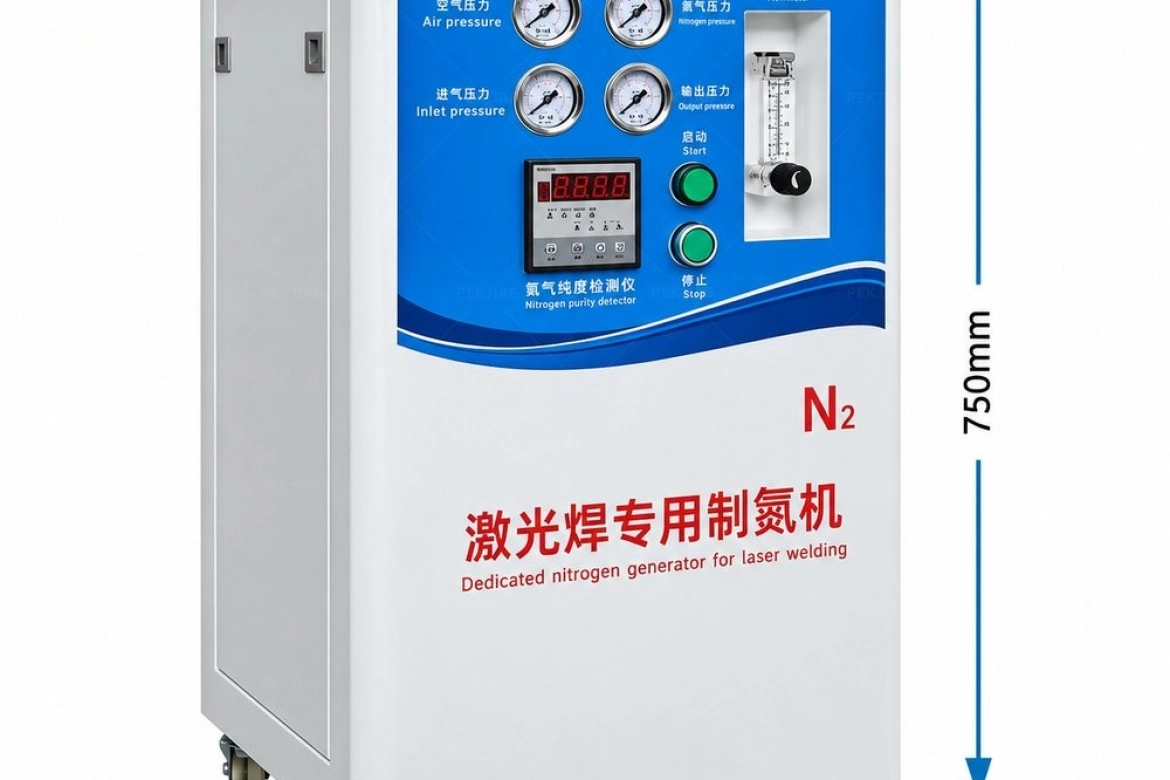

| Габариты Д × Ш × В | 500 × 450 × 750 мм |
| Масса нетто | 40 кг |
| Число сварочных постов по каталогу | 1 |
| Исполнение | Передвижной шкаф на колёсах |
| Режим работы | Непрерывный |
Подбор и подключение
Выбирайте модель по расходу сварочной головки. Указанный в каталоге один пост — ориентир: если головке требуется 20 нл/мин, производительности TFN-01 недостаточно. Также учитывайте запас на потери и возможные изменения режима сварки.
Для подбора сообщите расход и требуемое давление защитного газа, режим работы поста и параметры воздушной сети. Потребление компрессора и оборудования подготовки воздуха учитывается отдельно от 15 Вт генератора.
Вопросы о TFN-01
Можно ли подключить TFN-01 только к розетке?
Для работы нужны электропитание 220 В и внешний источник подготовленного сжатого воздуха с давлением 0,6–0,8 МПа.
На любой ли один сварочный пост рассчитана модель?
Нет. Максимальный заявленный расход азота — 1 нм³/ч, около 16,7 нл/мин. Потребность головки с необходимым запасом должна укладываться в эту величину.
Нужно ли покупать осушитель TF-1NF?
Подготовка воздуха необходима, но конкретная модель осушителя подбирается по параметрам сети и требованиям генератора. Уже установленное подходящее оборудование может выполнять эту задачу.
Подобрать оборудование в Реклаб
Сообщите модель сварочного аппарата, расход защитного газа на каждом посту, число одновременно работающих постов и параметры цехового воздуха. Это позволит подобрать производительность генератора и состав подготовки воздуха.
