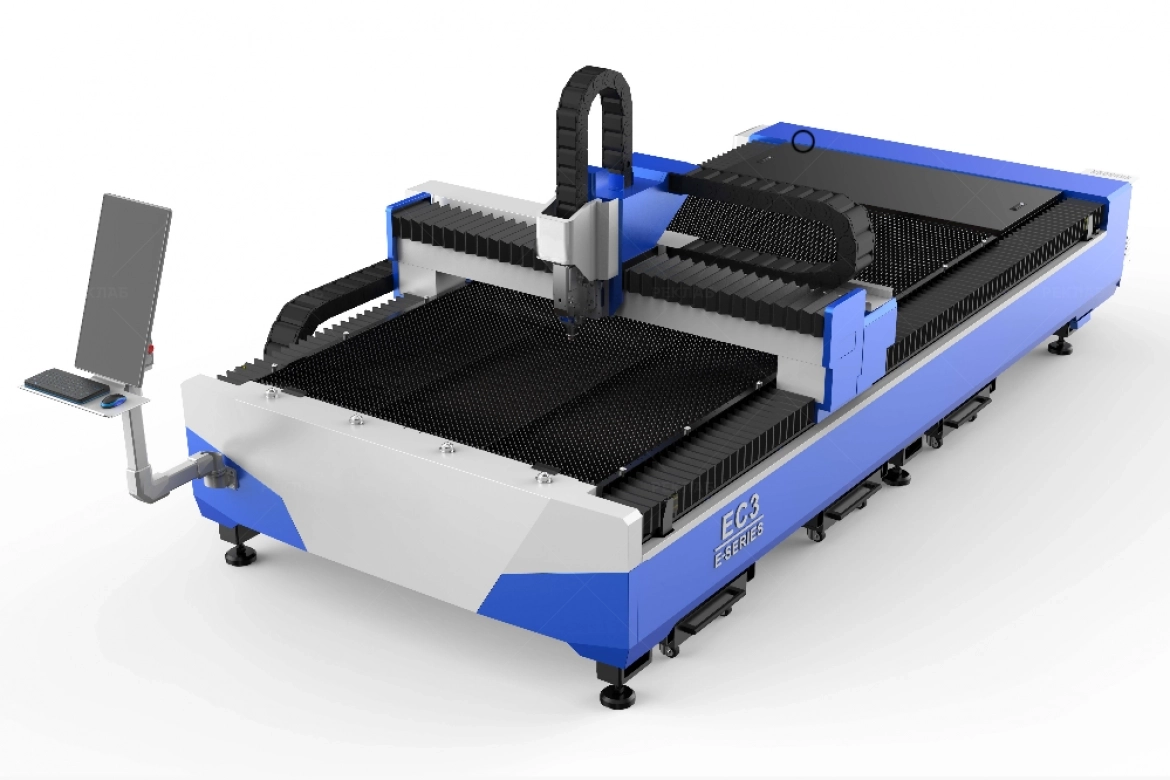

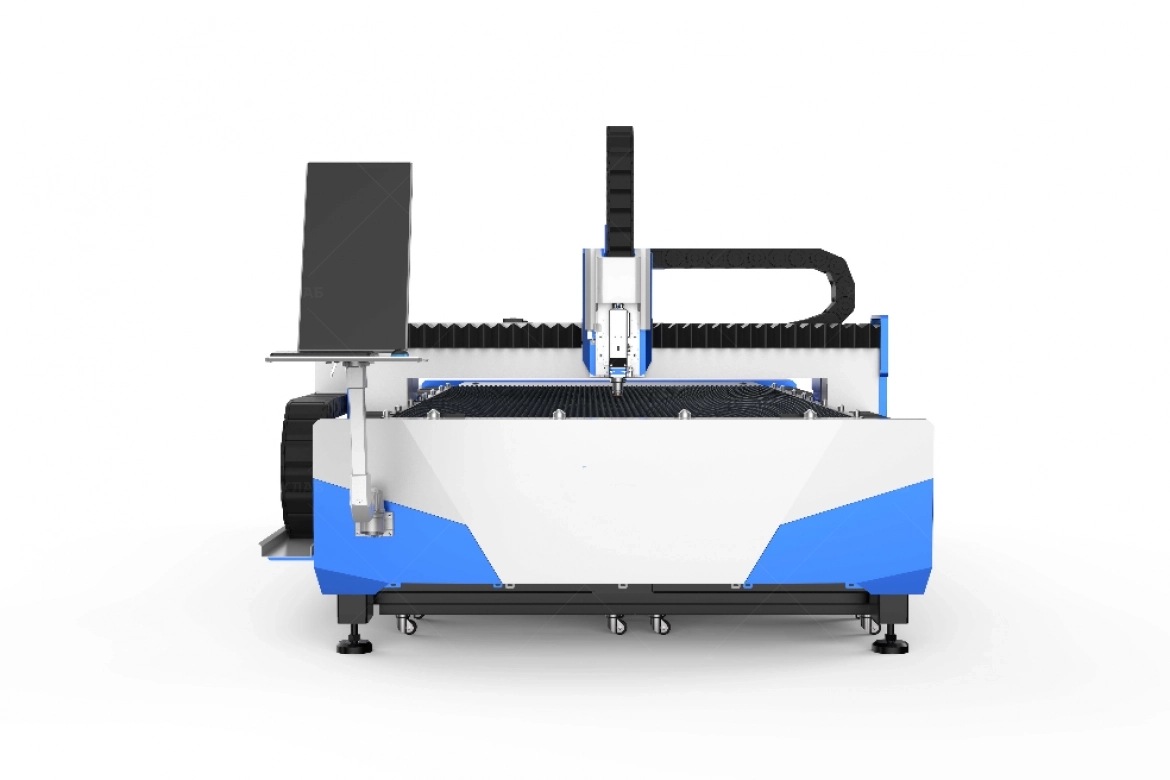

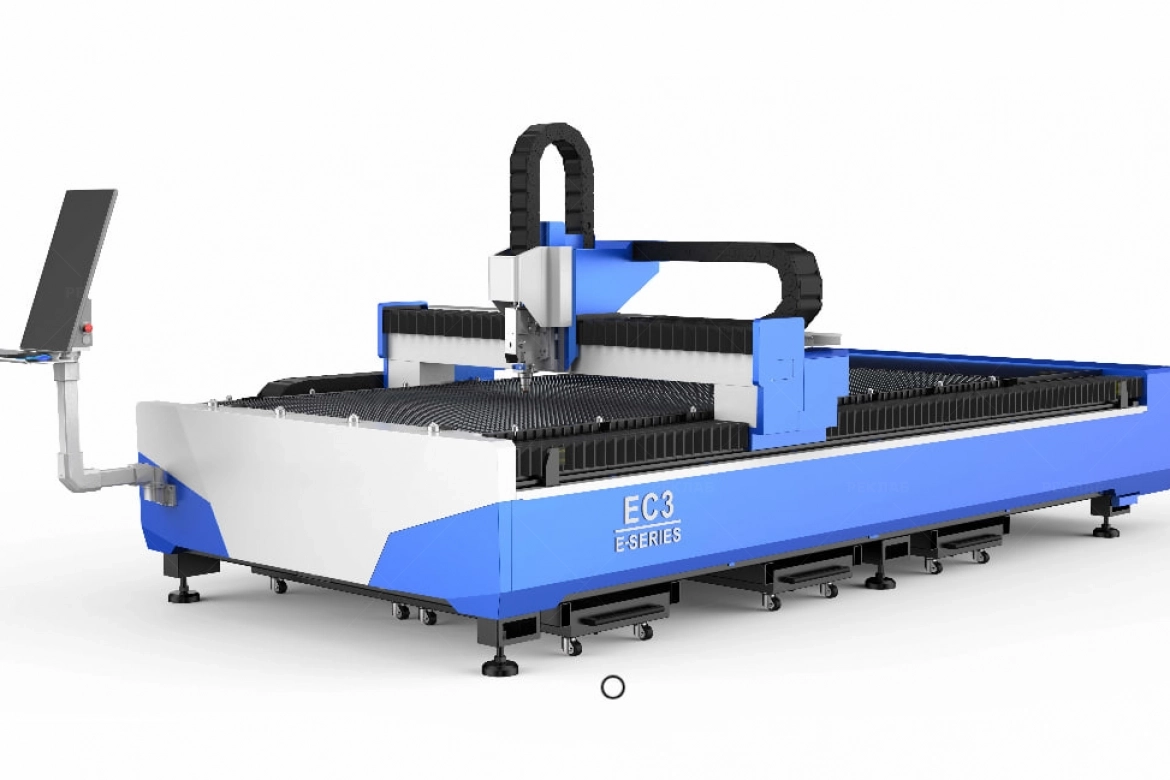

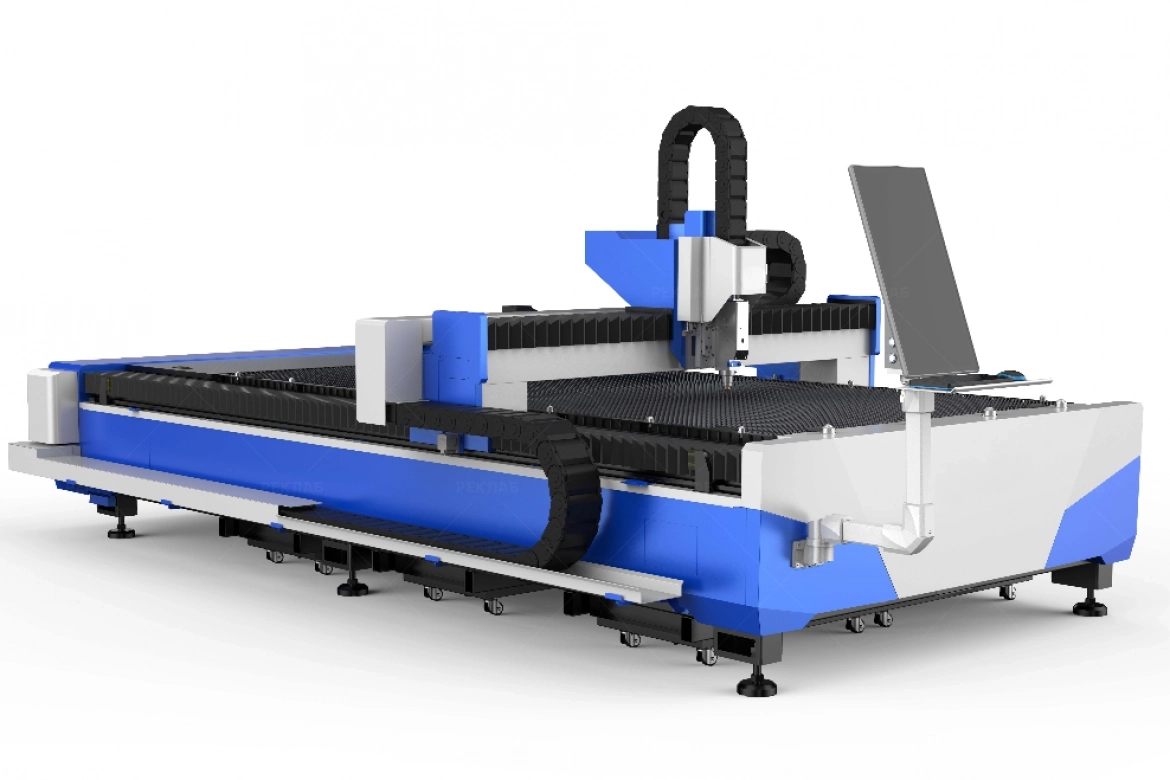

Серия EC: Волоконные лазерные станки для профессионального раскроя металла

Серия EC — это флагманское семейство волоконных лазерных станков, созданных для высокоточной резки листового проката. Оборудование идеально работает с углеродистой и нержавеющей сталью, алюминиевыми и титановыми сплавами, оцинкованным металлом. Если ваши задачи — обработка металлов малой и средней толщины, серия EC станет оптимальным решением.

Но главное — внутри. Инженеры переосмыслили каждый узел: от цельносварной станины до системы ЧПУ. Результат — бескомпромиссная стабильность, высокая динамика и ресурс, которого хватит на годы интенсивной работы.

⚙️ Ключевые компоненты: технология на уровне деталей

01. ЦЕЛЬНОСВАРНАЯ СТАНИНА

Компактность + защита

• Открытая конструкция с фланцевым соединением — повышенная механическая стабильность.

• Шкаф управления интегрирован в заднюю часть станка, вынесен из зоны резки → защита электроники от металлической пыли.

• Система климат-контроля поддерживает постоянную температуру, продлевая жизнь компонентам.

02. МЕХАНИКА

Направляющие SHAC + косозубая рейка J&T

• Квадратные направляющие SHAC (твердость 58–62 HRC) выдерживают высокие нагрузки, сохраняя геометрию портала на 6-метровой оси.

• Закаленные косозубые рейки J&T (55–60 HRC) обеспечивают многозонное зацепление — минимальные пульсации скорости и вибраций.

Сервоприводы BOCHU + редуктор TECHMECH

• Ускорение до 1G и минимальное время разгона-торможения → холостые перемещения между резами сокращаются, производительность растет.

• Планетарный редуктор TECHMECH исключает люфты и упругие деформации при реверсах — это критично для точности позиционирования.

03. ЛАЗЕРНЫЙ ИСТОЧНИК

RAYCUS RFL-C3000S-CE (3 кВт)

• Одномодульный волоконный лазер непрерывного действия.

• Высокая плотность энергии, частота до 5 кГц.

• Не требует обслуживания, компактный, высокий КПД электрооптического преобразования.

04. РЕЖУЩАЯ ГОЛОВА

BOCI BLT310 (3 кВт)

Интеллектуальная головка для малых и средних мощностей:

• Вес — всего 4,5 кг.

• Автофокус (±40 мм, скорость 300 мм/с) под разную толщину.

• Встроенные датчики — мониторинг в реальном времени с предупреждениями.

• Защита оптики — водяное охлаждение, двойные защитные окна, антикоррозийное покрытие.

• Совместимость с источниками IPG, Raycus, MaxPhotonics.

Результат: надежная резка стали до 8 мм, алюминия до 5 мм, меди до 3 мм.

05. СИСТЕМА УПРАВЛЕНИЯ

FSCUT 2000 от Bochu

Высокопроизводительная ЧПУ для лазеров мощностью 1–6 кВт:

• Аппаратная база: контрольная карта BMC228A/B (EtherCAT), плата ввода/вывода BCL4566E, беспроводной пульт WKB-V6.

• ПО CypCut: поддержка DXF, PLT, AI, LXD и др., интуитивный интерфейс, встроенная библиотека материалов.

• Технологии: «летающий» рез, автофокус, автоматический поиск края, компенсация реза, пятиступенчатый прожиг.

• Управление сервоприводами по шине EtherCAT → высокая скорость и точность.

• Поддержка поворотных устройств для труб, систем смены паллет и машинного зрения.
