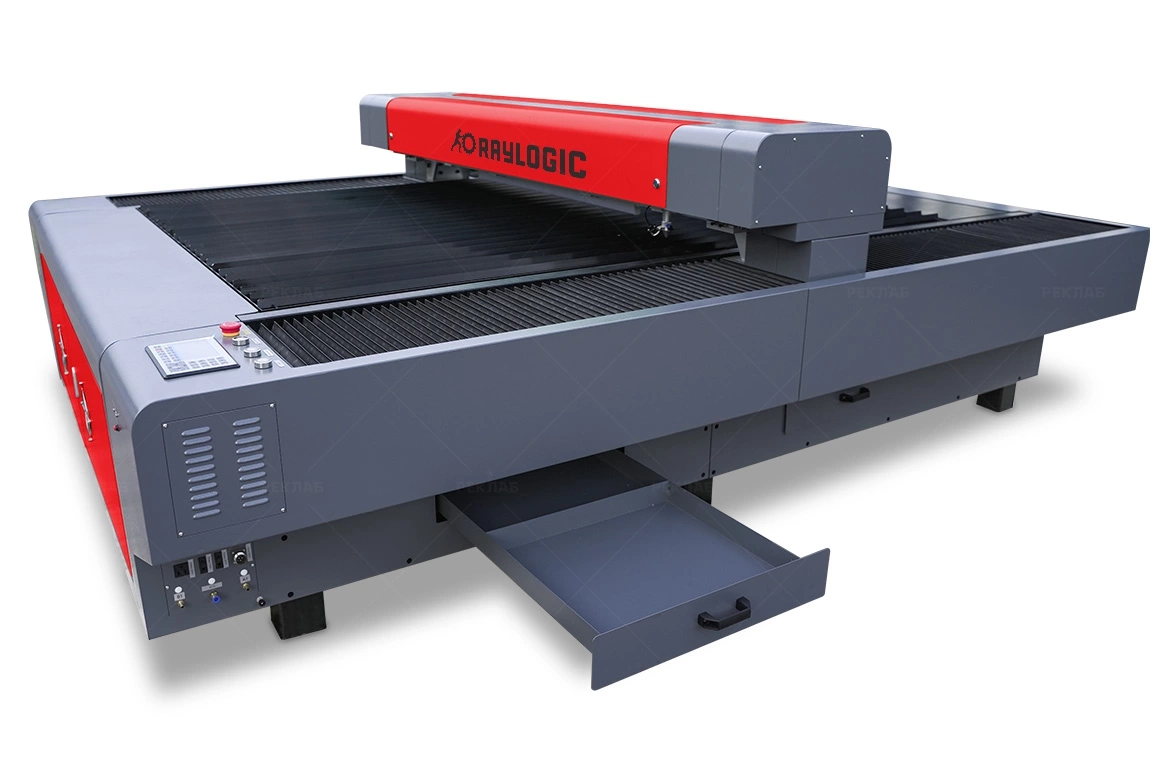

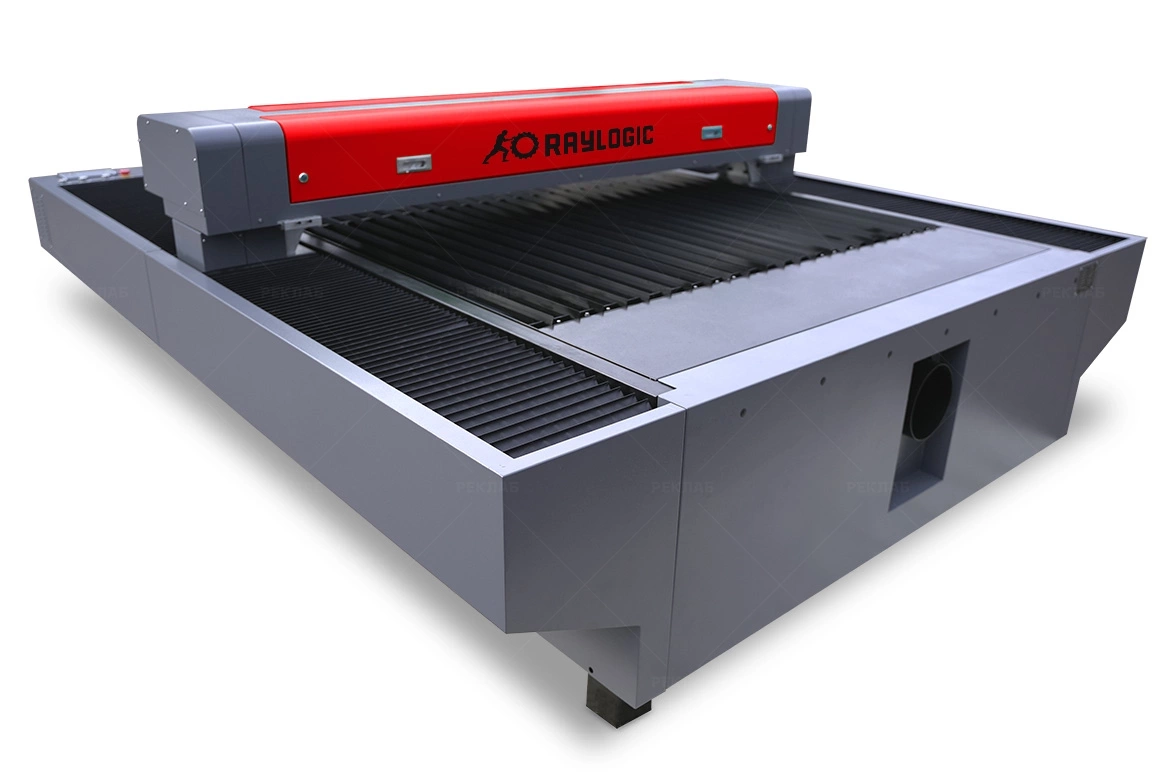

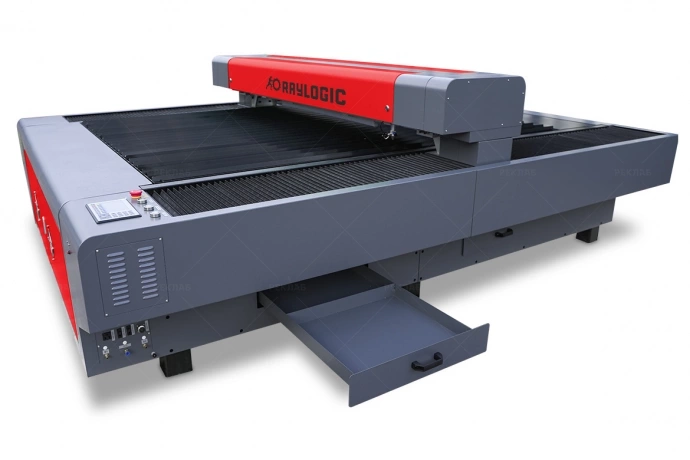

Лазерный станок Raylogic Laserflex 1620 PRO

При выборе лазерного станка многие даже не предполагают какую важную роль для продолжительного ресурса и стабильной работы имеют: конструктив станка, надежная электроника, культура сборки и жесткость всей конструкции в целом.

На станках Raylogic V12 серии F стоит обратить внимание на вес корпуса - он стал еще крепче и тяжелее на 20% своих предшественников, а по оси Y теперь располагаются косозубые рейки с системой автосмазки. В современном машиностроении зубчатые рейки с косым зубом применяются в высокоточных механизмах, требующих плавного и бесшумного перемещения при значительных нагрузках.

Долговечность и функциональность

• Жесткость конструкции +20%
• Отсутствие резонанса за счет укороченных валов и упругих металлических муфт
• Высокоточные шаговые моторы и привода Leadshine

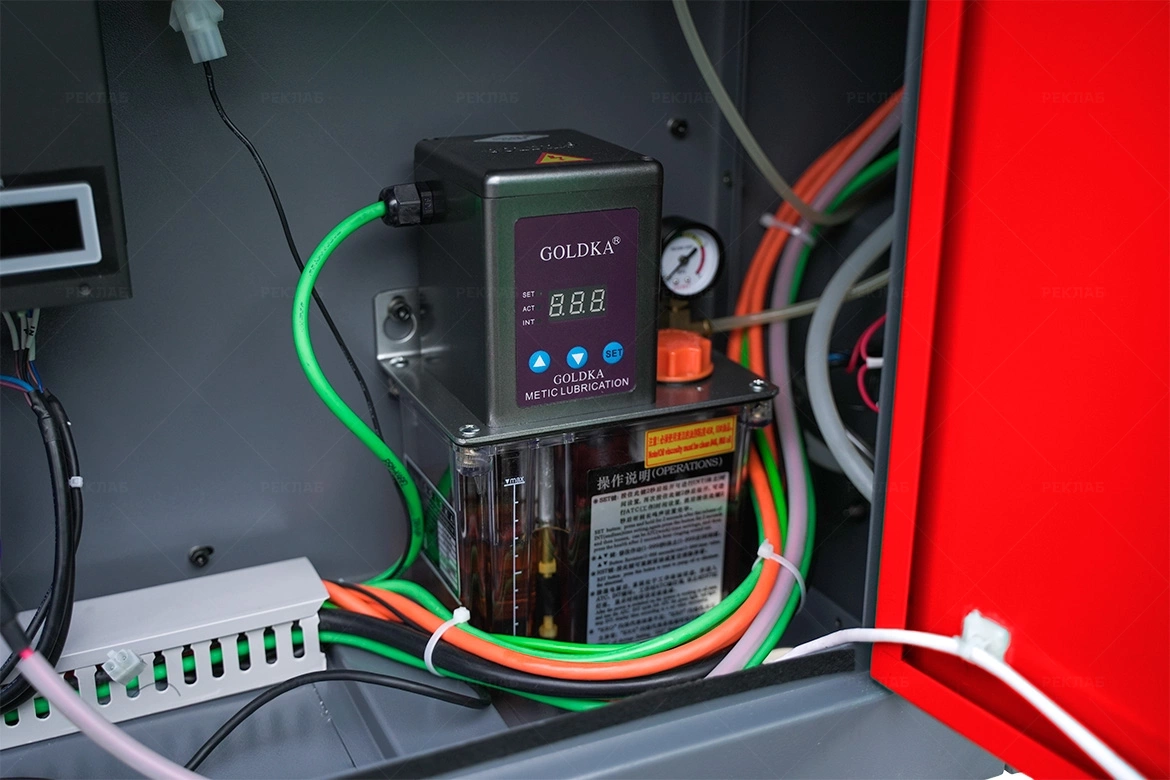

• Косозубые рейки с системой автосмазки
• Ламелевый и сотовый стол
• Ссистема управления последнего поколения с встроеным Wi-Fi модулем RUIDA 8445S

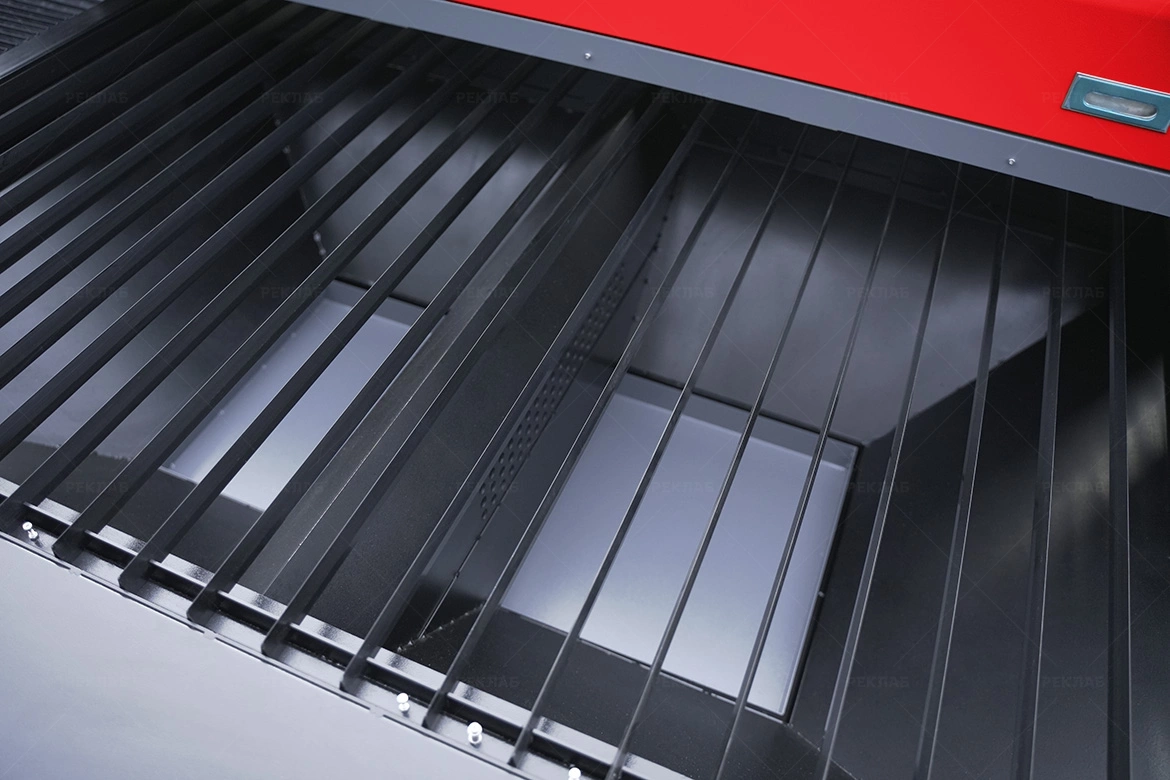

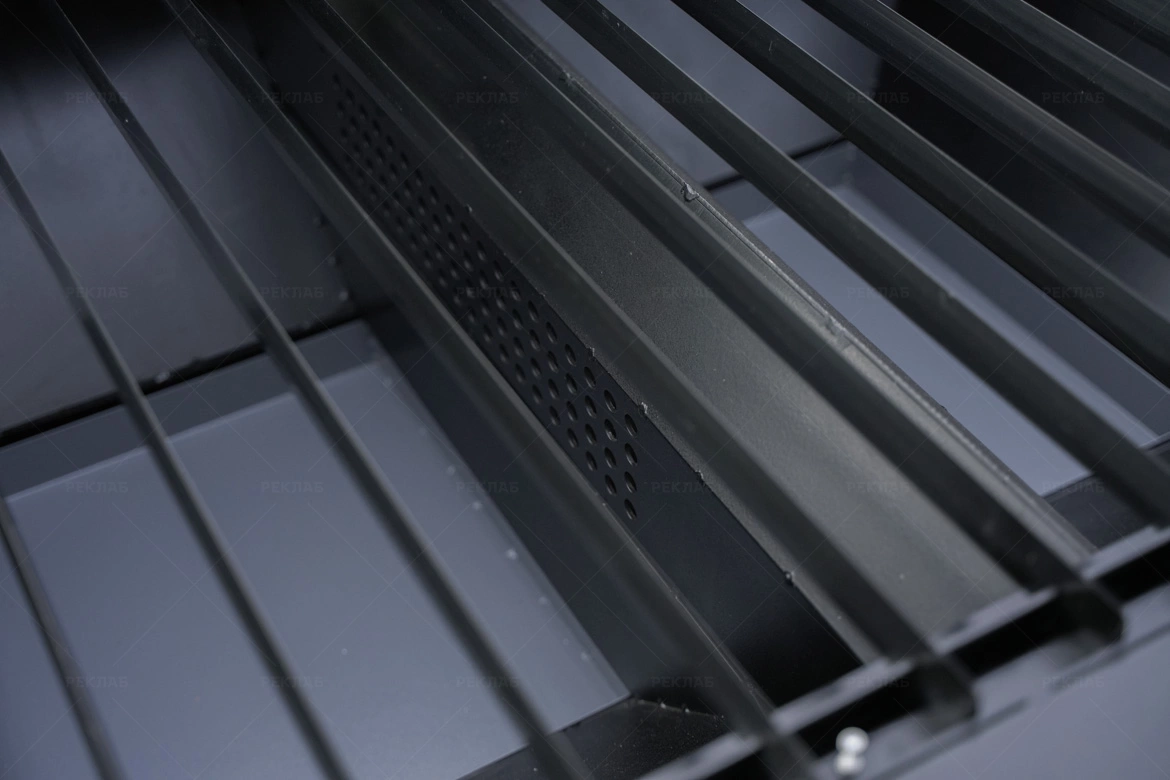

Стандартная поверхность рабочего стола укомплектована анодированными ламелями сложной формы для идеально чистого реза как лицевой, так и оборотной стороны материала, и дополнительно сотовым столом 1600*2000мм.

Непревзойденное количество опций и преимуществ

• Мощные шаговые моторы Leadshine с углом поворота ротора в 1.2 градуса на шаг

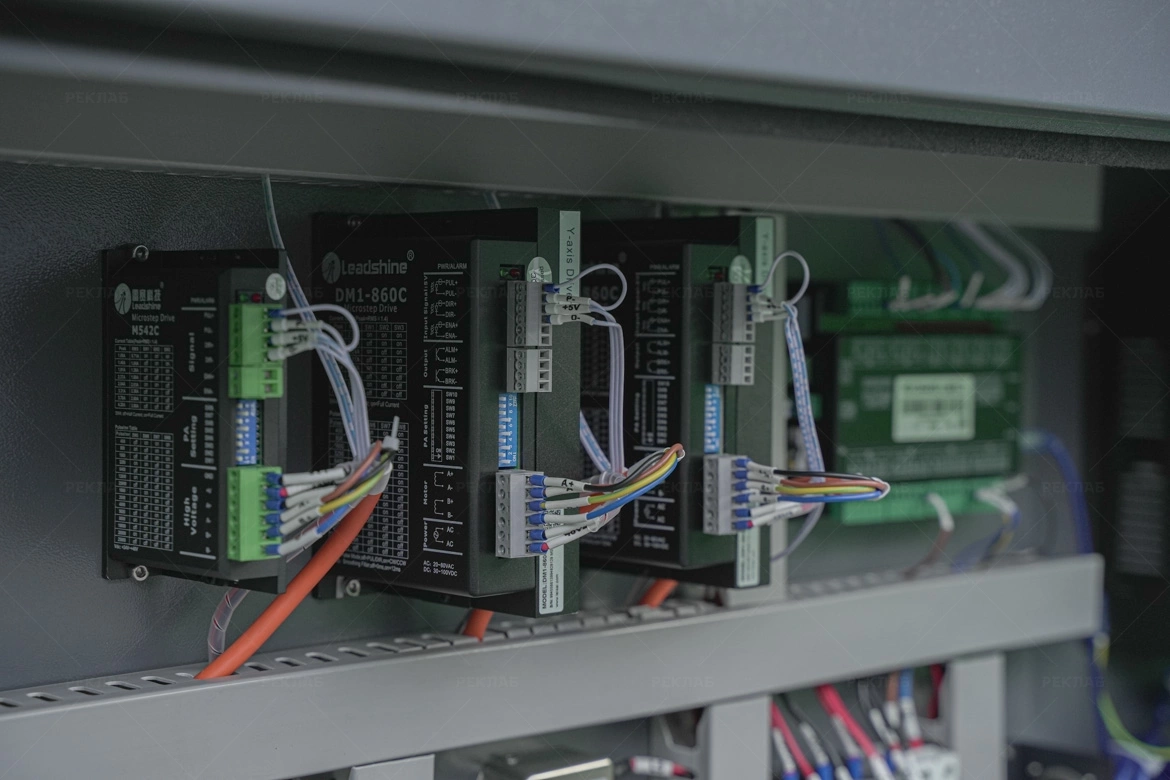

• Приводы моторов Leadshine

Механика

• Вращательные валы оси Y укорочены и соединены упругими пластинчатыми муфтами направленного изгиба для гашения крутильных колебаний. Посадочное место редуктора усилено металлической вставкой

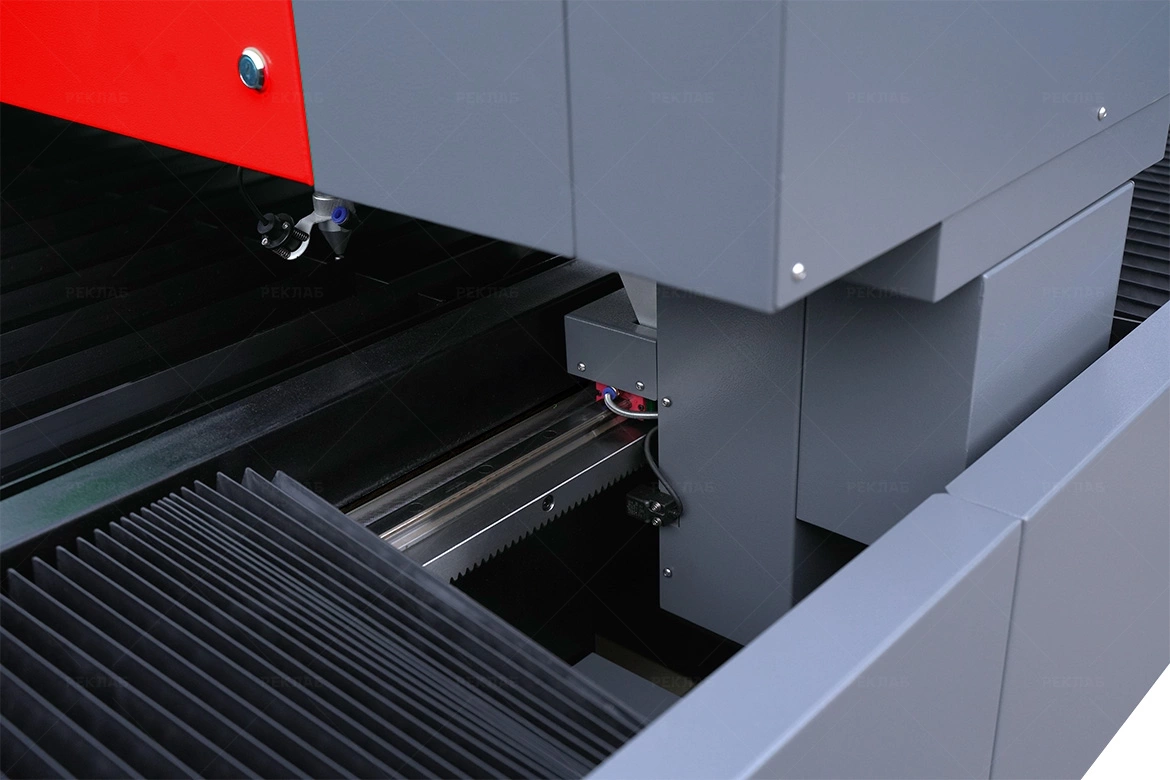

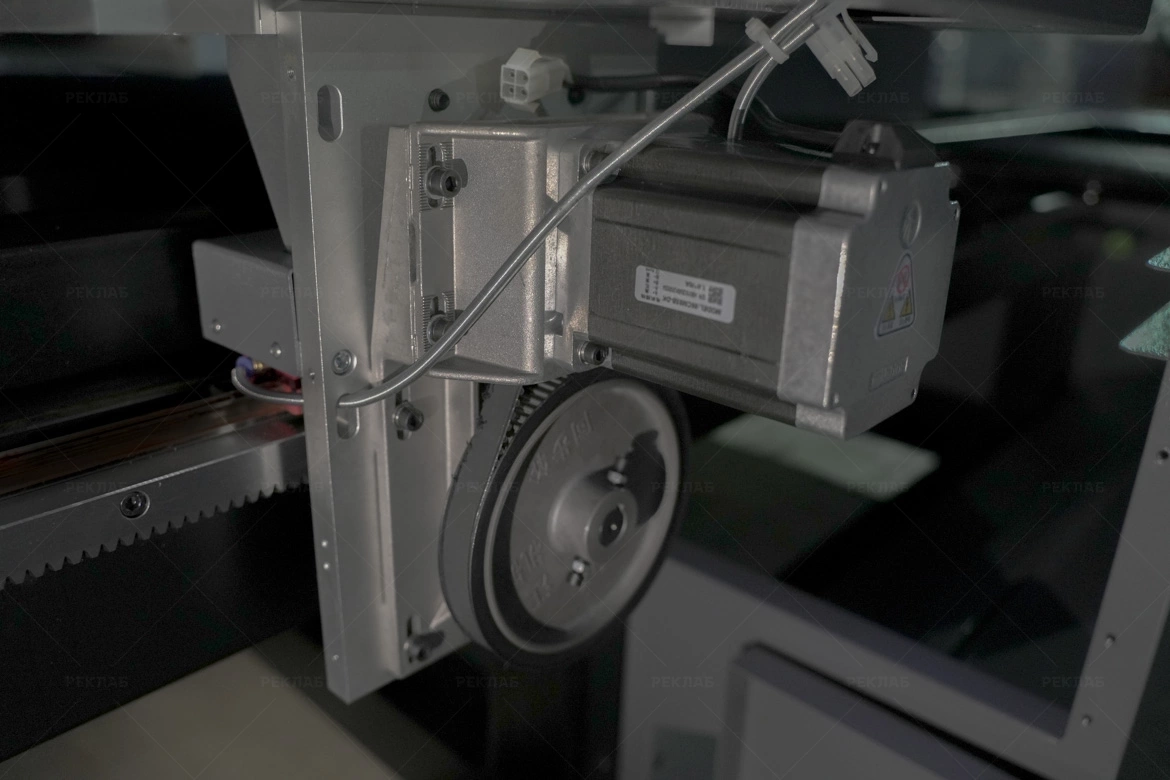

• По оси Y располагаются косозубые рейки с системой автосмазки.

• Проверенные временем привода этой же компании обеспечивают непревзойденную точность деления шага и многолетнюю надежность эксплуатации

• Все лазерные станки Raylogic LaserFlex PRO оснащаются плавными трехфазными шаговыми моторами Leadshine с углом поворота ротора в 1.2 градуса на шаг

• Управляет станком не выходящая из моды, эксклюзивная модификация ЧПУ системы Ruida 8445S на базе О.С. Linux с руссифицированным ПО Rdworks для Windows и удобным плагином для CorelDraw

Электроника и электрика

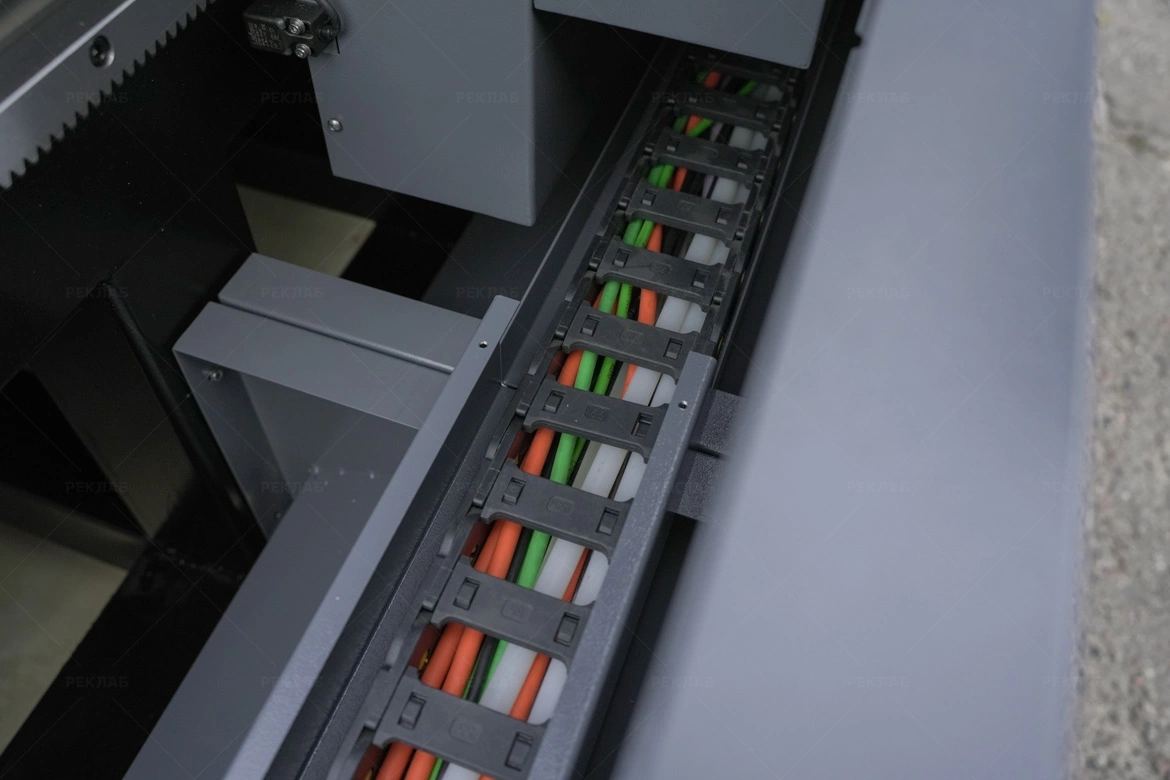

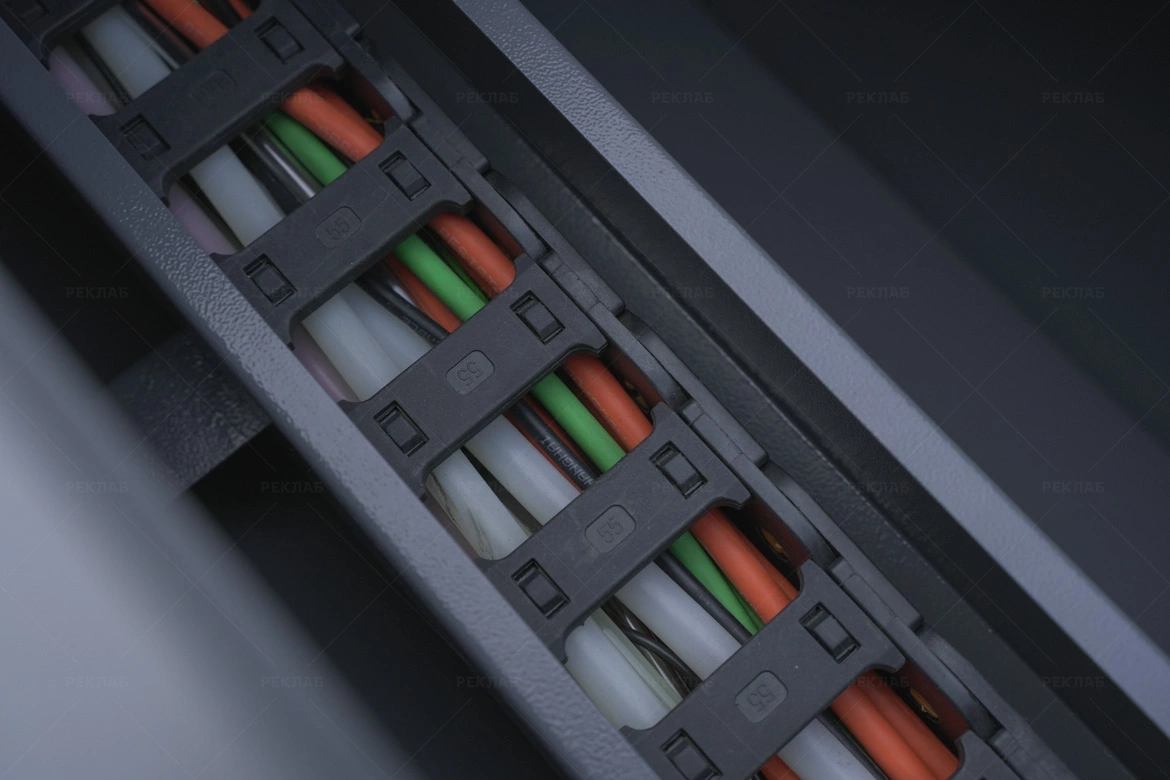

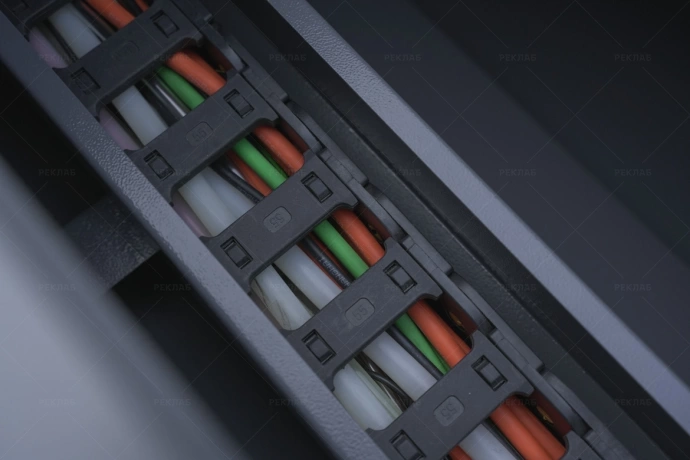

• Очень важную роль в подвижных частях лазерных станков с ЧПУ Raylogic LaserFlex 1620 Pro играют немецкие электрические кабели Helukabel, расположенные в кабельканалах, подведенных к шаговым моторам и ко всем электрокомпонентам. Зачастую проблемы с дребезжанием и сбоями каретки в середине рабочей области происходят из-за внутренних надломов дешевой проводки, которые кажутся фантомными и сложно диагностируются

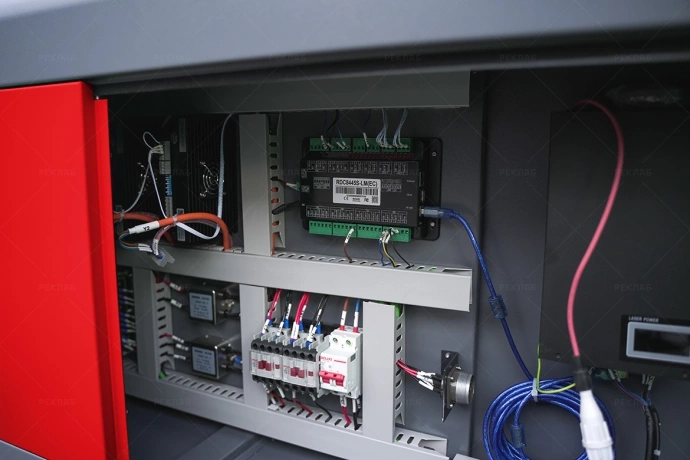

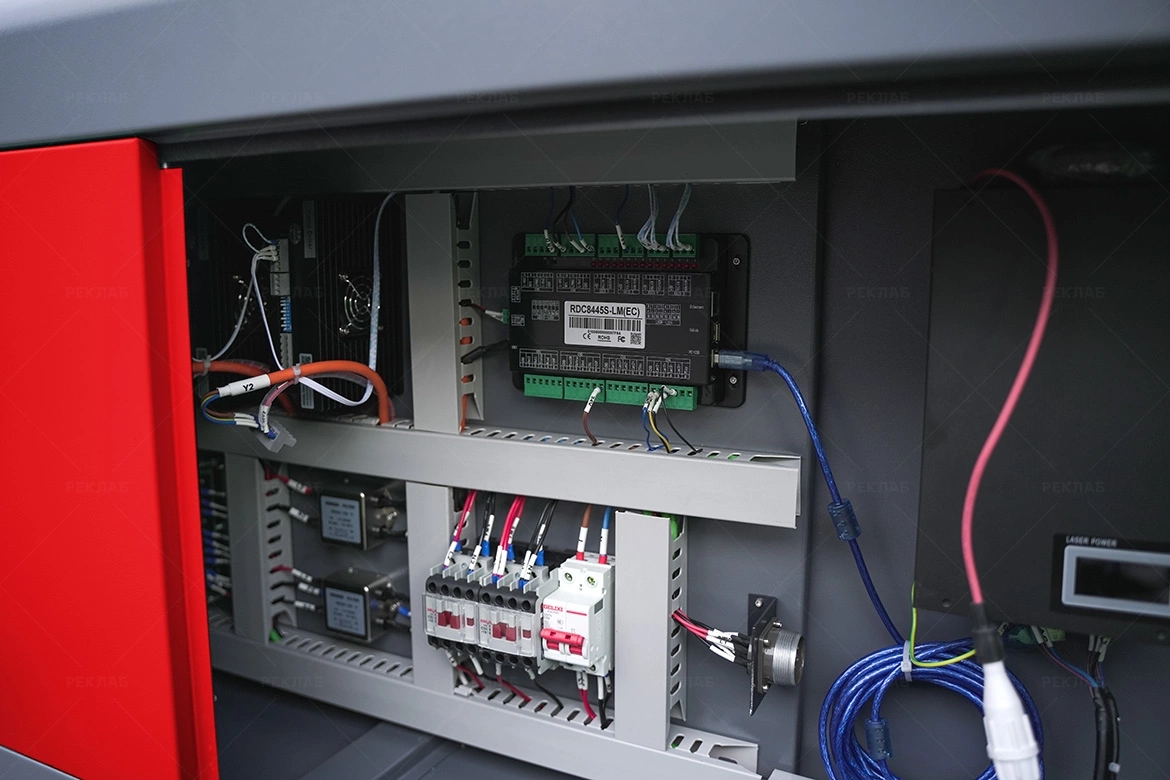

• Культуру сборки, надежность и упрощенную диагностику в электрошкафу обеспечивают компоненты французской компании Schneider

• Эксклюзивно в отсеке электроники установлено реле для автоматического включения вытяжного вентилятора и задержки его выключения для дымоудаления по заданному количеству секунд

• Обнуление и точное позиционирование для повтора предыдущих заданий,выполняют бесконтактные концевые датчики Omron

• Соседнее с ним реле автоматического переключения оси Y на устройство круговой гравировки позволяет не задумываться о переключении разъёмов и сложной распиновки проводов

• Компрессор обдува зоны реза также включается по галочке отмеченной в определённом слое программы. Вытяжка включается при запуске задания, но отключается через заданное вами время на плате управления. Данная функция, обеспечивает полное удаление продуктов горения из рабочей области

Лазерная трубка, розжиг, системы безопасности

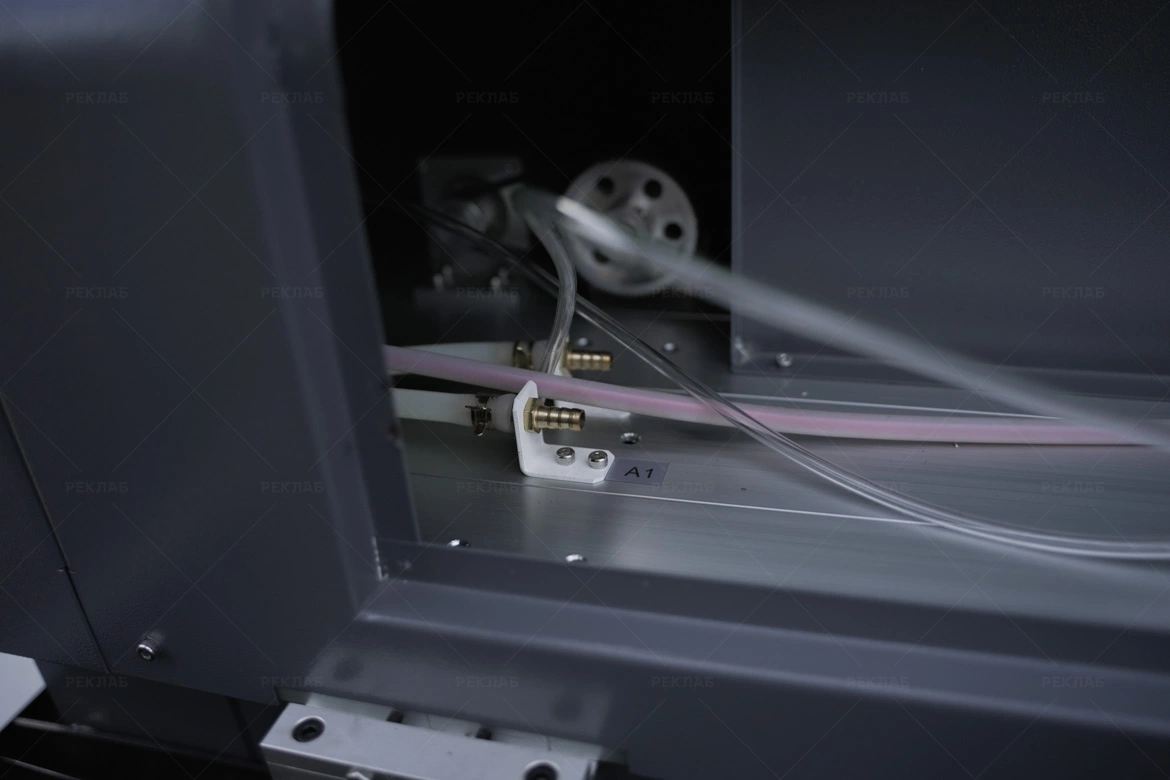

• Лазерная трубка располагается на двух прорезиненных регулируемых опорах и легко меняется на более мощную и длинную, благодаря конструктивному окну и кожуху удлиняющему корпус станка

• За розжиг лазерной трубки отвечает блок питания Ампетек с длительным ресурсом эксплуатации, защищенной от пробоев электронной схемой и трансформаторами повышенной мощности

• Под отсеком с трубкой расположен датчик контроля протока теплоносителя

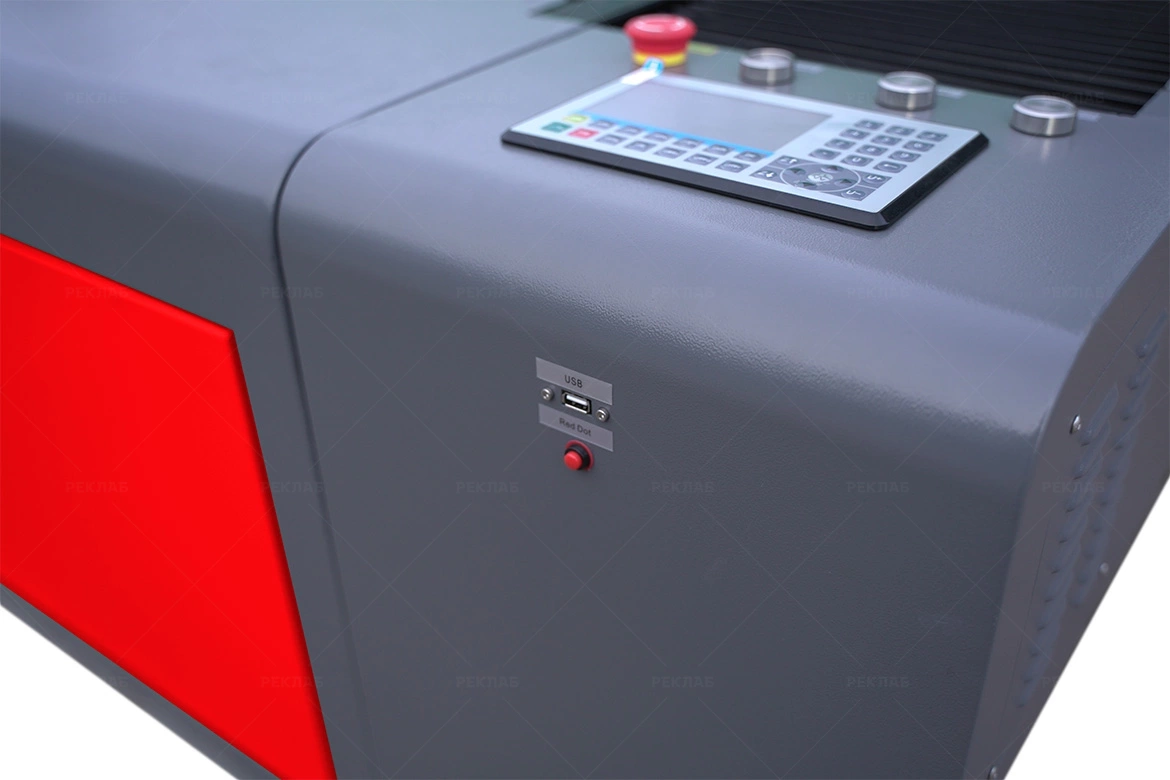

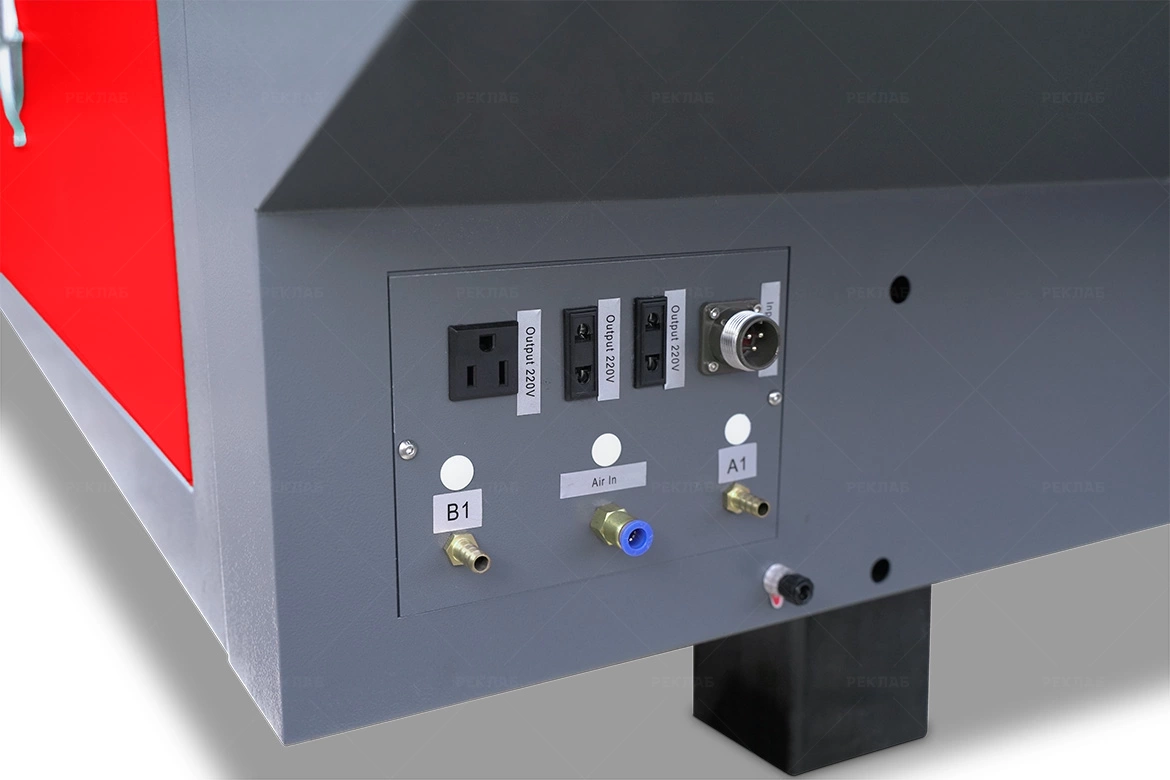

• Штуцеры на задней панели, как и амперметр, кнопки включения, usb для подключения мыши и компьютера на передней панели, утоплены в корпус станка во избежании их повреждения

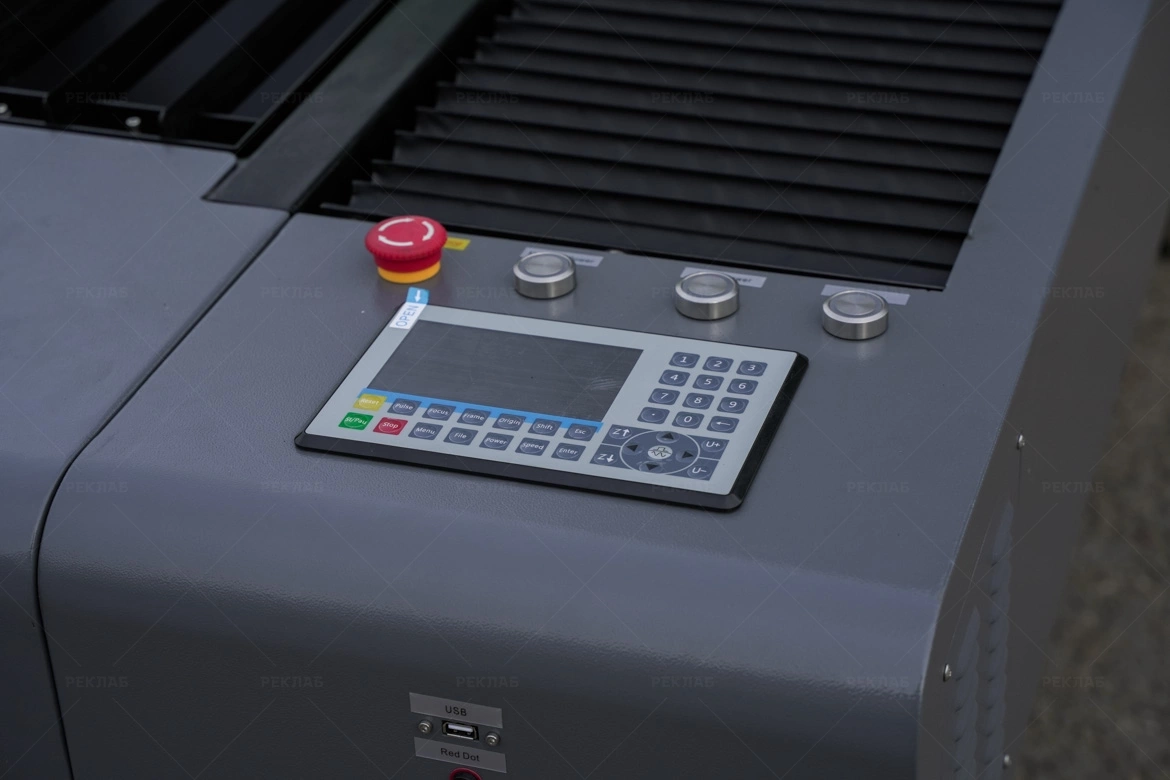

• Кнопка аварийного выключения как всегда удобно выступает в верхней части корпуса под правой рукой оператора.

Жесткость конструкции, опоры

• Фиксирующие опоры оснащены нескользящими полиуретановыми шайбами с поперечной насечкой, резьбовые места и их крепления к подставке проварены специальными усилениями

• Подставки под станки оснащены новыми мощными колесами с жесткой стопорящей фиксацией от раскачивания изделий во время гравировки, даже без выкрученных опорных ножек

• Оптимизация производительности и высокая культура сборки имеют определяющую роль при оценке ресурса лазерных станков Raylogic LaserFlex PRO, а также показателей их высокой точности в разрезе продолжительной эксплуатации.

Установленные лазерные трубки позволяют обрабатывать:

• — Дерево, пластик, оргстекло, ПВХ и т.п.
  — Композитные материалы, ДСП, ДВП, МДФ
  — Легкие металлы (дюраль, алюминий, латунь, медь)
  Акриловое стекло и АБС пластики, оргстекло, двухслойные пластики Rowmark и RayStar
• Дерево, МДФ, фанеру, бумагу, картон, фетр
• Ткани хлопковые и синтетические, вырезать шевроны по меткам при наличии камеры
• Резину для гравировки печатей, камень, гранит и мрамор
• Металлы с помощью пасты для гравировки

Основные сферы применения лазерных станков:

• рекламная отрасль
• сувенирная продукция
• детские конструкторы и развивающие игрушки
• интерьер и элементы декора
• одежда, выкройки, шевроны, маркировка узоров и логотипов
• изготовление печатей и штампов
• творческие мастерские
• скрапбукинг и фетровые изделия
• POS продукция, ценникодержатели, стенды, подставки под мобильные телефоны
