Лазерный станок Raylogic V12 5030

Изображение Лазерный станок Raylogic V12 5030 №2165
Изображение Лазерный станок Raylogic V12 5030 №2158
Изображение Лазерный станок Raylogic V12 5030 №2148
Изображение Лазерный станок Raylogic V12 5030 №2163
Изображение Лазерный станок Raylogic V12 5030 №2153
Изображение Лазерный станок Raylogic V12 5030 №2161
Изображение Лазерный станок Raylogic V12 5030 №2155
Изображение Лазерный станок Raylogic V12 5030 №2154
Изображение Лазерный станок Raylogic V12 5030 №2157
Изображение Лазерный станок Raylogic V12 5030 №2159
Изображение Лазерный станок Raylogic V12 5030 №2160
Изображение Лазерный станок Raylogic V12 5030 №2162
Изображение Лазерный станок Raylogic V12 5030 №2146
Изображение Лазерный станок Raylogic V12 5030 №2164
Изображение Лазерный станок Raylogic V12 5030 №2167
Изображение Лазерный станок Raylogic V12 5030 №2147
Изображение Лазерный станок Raylogic V12 5030 №2166
Изображение Лазерный станок Raylogic V12 5030 №2168
Изображение Лазерный станок Raylogic V12 5030 №2169
Изображение Лазерный станок Raylogic V12 5030 №2170
Изображение Лазерный станок Raylogic V12 5030 №2171
Изображение Лазерный станок Raylogic V12 5030 №2165
Изображение Лазерный станок Raylogic V12 5030 №2158
Изображение Лазерный станок Raylogic V12 5030 №2148
Изображение Лазерный станок Raylogic V12 5030 №2163
Изображение Лазерный станок Raylogic V12 5030 №2153

Ещё 16

Характеристики

  • Охлаждение лазерной трубки:

    Водяное

  • Производитель лазерной трубки:

    Bill, Tongli, SPT, Yongli, Lasea, Chengdu, Shimodo R, Shimodo L, Reci

  • Блок розжига:

    Ampetech (Россия/КНР)

  • Высота подъема рабочего стола:

    210 мм

  • Структура рабочей поверхности, стандартно:

    Ламели ромбовидной формы

  • Дисплей:

    3.5" Цветной TFT LCD

  • Сквозной стол:

    Верхнее отверстие - 20мм, Нижнее отверстие - 200мм

  • Мотор оси X:

    Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.6А

  • Мотор оси Y:

    Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А

  • Структура рабочей поверхности, опиционально:

    Металлические соты с армированием

  • Тип лазерной трубки:

    CO2

  • Система управления:

    Ruida 6332V(G), Спецвыпуск на базе многозадачного процессора DSP

  • Все характеристики

Цена:

243 000
265 000

Выбор комплектации:

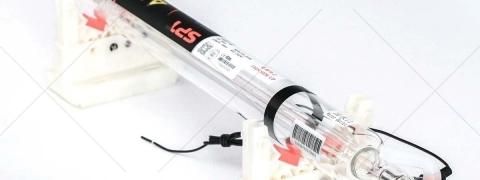

Лазерная трубка
Высоковольтные блоки питания
Система охлаждения
Материнская плата
Линза
Сменные сопла
Устройство вращения
Воздушный компрессор
Фильтровальная установка
Опции
Рабочая поверхность

В стандартный комплект входит:

Центробежный вентилятор 550Вт

Центробежные вентиляторы 550Вт используются для принудительного удаления продуктов горения из рабочей зоны лазерных станков, для удаления запахов, а также поддержания оптимальной влажности в...

Подставка под станок усиленной версии с полкой

Подставка под станок из толстой стали с поперечным ребром жесткости, также полкой для хранения материалов. Это придает жесткости конструкции, минимизиует качение станка при...

Лазерный целеуказатель

Красный луч указывающий на место позиционирования режущей головы.

ПО на русском языке + инструкция

Русифицированная управляющая программа для подготовки задания станка. Также емкое руководство по сборке и подключению лазерного станка, а также его эксплуатации.

Реечный стол

Стандартная поверхность рабочего стола укомплектована анодированными ламелями сложной формы для идеально чистой резки, как лицевой, так и оборотной стороны материала.

Воздуховоды гофрированные 150мм - 2шт

Выполненны из силиконизированного ПВХ высокой прочности, также антистатическими характеристиками для предотвращения налипания древесной и пластиковой стружки внутри труб вентиляции.

Пирамидальная защита вытяжки

Нижнее вытяжное окно защищено пирамидальной защитной сеткой и не позволяет перекрывать отток дыма выпадающими деталями

Комплект шлангов, фитингов, электропроводов

шланги для подключения системы охлаждения, электрокабели с евровилкой, хомуты 150мм, юстировочный алюминиевый крест, USB - кабель, пневмофитинги для подключения дополнительных компрессоров

Регулируемые опоры для подставки

Фиксирующие опоры оснащены нескользящими полиуретановыми шайбами с поперечной насечкой, резьбовые места и их крепления к подставке проварены специальными усилениями.

Цена:

243000
262000
Лазерная трубка
Высоковольтные блоки питания
Система охлаждения
Материнская плата
Линза
Сменные сопла
Устройство вращения
Воздушный компрессор
Фильтровальная установка
Опции
Рабочая поверхность

В стандартный комплект входит:

Центробежный вентилятор 550Вт

Центробежные вентиляторы 550Вт используются для принудительного удаления продуктов горения из рабочей зоны лазерных станков, для удаления запахов, а также поддержания оптимальной влажности в...

Подставка под станок усиленной версии с полкой

Подставка под станок из толстой стали с поперечным ребром жесткости, также полкой для хранения материалов. Это придает жесткости конструкции, минимизиует качение станка при...

Лазерный целеуказатель

Красный луч указывающий на место позиционирования режущей головы.

ПО на русском языке + инструкция

Русифицированная управляющая программа для подготовки задания станка. Также емкое руководство по сборке и подключению лазерного станка, а также его эксплуатации.

Реечный стол

Стандартная поверхность рабочего стола укомплектована анодированными ламелями сложной формы для идеально чистой резки, как лицевой, так и оборотной стороны материала.

Воздуховоды гофрированные 150мм - 2шт

Выполненны из силиконизированного ПВХ высокой прочности, также антистатическими характеристиками для предотвращения налипания древесной и пластиковой стружки внутри труб вентиляции.

Пирамидальная защита вытяжки

Нижнее вытяжное окно защищено пирамидальной защитной сеткой и не позволяет перекрывать отток дыма выпадающими деталями

Комплект шлангов, фитингов, электропроводов

шланги для подключения системы охлаждения, электрокабели с евровилкой, хомуты 150мм, юстировочный алюминиевый крест, USB - кабель, пневмофитинги для подключения дополнительных компрессоров

Регулируемые опоры для подставки

Фиксирующие опоры оснащены нескользящими полиуретановыми шайбами с поперечной насечкой, резьбовые места и их крепления к подставке проварены специальными усилениями.

Цена:

274000
295000
Лазерная трубка
Высоковольтные блоки питания
Система охлаждения
Материнская плата
Линза
Сменные сопла
Устройство вращения
Воздушный компрессор
Фильтровальная установка
Опции
Рабочая поверхность

В стандартный комплект входит:

Центробежный вентилятор 550Вт

Центробежные вентиляторы 550Вт используются для принудительного удаления продуктов горения из рабочей зоны лазерных станков, для удаления запахов, а также поддержания оптимальной влажности в...

Подставка под станок усиленной версии с полкой

Подставка под станок из толстой стали с поперечным ребром жесткости, также полкой для хранения материалов. Это придает жесткости конструкции, минимизиует качение станка при...

Лазерный целеуказатель

Красный луч указывающий на место позиционирования режущей головы.

ПО на русском языке + инструкция

Русифицированная управляющая программа для подготовки задания станка. Также емкое руководство по сборке и подключению лазерного станка, а также его эксплуатации.

Реечный стол

Стандартная поверхность рабочего стола укомплектована анодированными ламелями сложной формы для идеально чистой резки, как лицевой, так и оборотной стороны материала.

Воздуховоды гофрированные 150мм - 2шт

Выполненны из силиконизированного ПВХ высокой прочности, также антистатическими характеристиками для предотвращения налипания древесной и пластиковой стружки внутри труб вентиляции.

Пирамидальная защита вытяжки

Нижнее вытяжное окно защищено пирамидальной защитной сеткой и не позволяет перекрывать отток дыма выпадающими деталями

Комплект шлангов, фитингов, электропроводов

шланги для подключения системы охлаждения, электрокабели с евровилкой, хомуты 150мм, юстировочный алюминиевый крест, USB - кабель, пневмофитинги для подключения дополнительных компрессоров

Регулируемые опоры для подставки

Фиксирующие опоры оснащены нескользящими полиуретановыми шайбами с поперечной насечкой, резьбовые места и их крепления к подставке проварены специальными усилениями.

Цена:

304000
Лазерная трубка
Высоковольтные блоки питания
Система охлаждения
Материнская плата
Линза
Сменные сопла
Устройство вращения
Воздушный компрессор
Фильтровальная установка
Опции
Рабочая поверхность

В стандартный комплект входит:

Центробежный вентилятор 550Вт

Центробежные вентиляторы 550Вт используются для принудительного удаления продуктов горения из рабочей зоны лазерных станков, для удаления запахов, а также поддержания оптимальной влажности в...

Подставка под станок усиленной версии с полкой

Подставка под станок из толстой стали с поперечным ребром жесткости, также полкой для хранения материалов. Это придает жесткости конструкции, минимизиует качение станка при...

Лазерный целеуказатель

Красный луч указывающий на место позиционирования режущей головы.

ПО на русском языке + инструкция

Русифицированная управляющая программа для подготовки задания станка. Также емкое руководство по сборке и подключению лазерного станка, а также его эксплуатации.

Реечный стол

Стандартная поверхность рабочего стола укомплектована анодированными ламелями сложной формы для идеально чистой резки, как лицевой, так и оборотной стороны материала.

Воздуховоды гофрированные 150мм - 2шт

Выполненны из силиконизированного ПВХ высокой прочности, также антистатическими характеристиками для предотвращения налипания древесной и пластиковой стружки внутри труб вентиляции.

Пирамидальная защита вытяжки

Нижнее вытяжное окно защищено пирамидальной защитной сеткой и не позволяет перекрывать отток дыма выпадающими деталями

Комплект шлангов, фитингов, электропроводов

шланги для подключения системы охлаждения, электрокабели с евровилкой, хомуты 150мм, юстировочный алюминиевый крест, USB - кабель, пневмофитинги для подключения дополнительных компрессоров

Регулируемые опоры для подставки

Фиксирующие опоры оснащены нескользящими полиуретановыми шайбами с поперечной насечкой, резьбовые места и их крепления к подставке проварены специальными усилениями.

Цена:

332000
358000
Лазерная трубка
Высоковольтные блоки питания
Система охлаждения
Материнская плата
Линза
Сменные сопла
Устройство вращения
Воздушный компрессор
Фильтровальная установка
Опции
Рабочая поверхность

В стандартный комплект входит:

Центробежный вентилятор 550Вт

Центробежные вентиляторы 550Вт используются для принудительного удаления продуктов горения из рабочей зоны лазерных станков, для удаления запахов, а также поддержания оптимальной влажности в...

Подставка под станок усиленной версии с полкой

Подставка под станок из толстой стали с поперечным ребром жесткости, также полкой для хранения материалов. Это придает жесткости конструкции, минимизиует качение станка при...

Лазерный целеуказатель

Красный луч указывающий на место позиционирования режущей головы.

ПО на русском языке + инструкция

Русифицированная управляющая программа для подготовки задания станка. Также емкое руководство по сборке и подключению лазерного станка, а также его эксплуатации.

Реечный стол

Стандартная поверхность рабочего стола укомплектована анодированными ламелями сложной формы для идеально чистой резки, как лицевой, так и оборотной стороны материала.

Воздуховоды гофрированные 150мм - 2шт

Выполненны из силиконизированного ПВХ высокой прочности, также антистатическими характеристиками для предотвращения налипания древесной и пластиковой стружки внутри труб вентиляции.

Пирамидальная защита вытяжки

Нижнее вытяжное окно защищено пирамидальной защитной сеткой и не позволяет перекрывать отток дыма выпадающими деталями

Комплект шлангов, фитингов, электропроводов

шланги для подключения системы охлаждения, электрокабели с евровилкой, хомуты 150мм, юстировочный алюминиевый крест, USB - кабель, пневмофитинги для подключения дополнительных компрессоров

Регулируемые опоры для подставки

Фиксирующие опоры оснащены нескользящими полиуретановыми шайбами с поперечной насечкой, резьбовые места и их крепления к подставке проварены специальными усилениями.

Цена:

371000
400000
Лазерная трубка
Высоковольтные блоки питания
Система охлаждения
Материнская плата
Линза
Сменные сопла
Устройство вращения
Воздушный компрессор
Фильтровальная установка
Опции
Рабочая поверхность

Цена:

243000
262000

Лазерный станок Raylogic V12 5030 идеально
подходит для работы со следующими материалами:

  • Фанера

    Резка и гравировка

    Станок в базовой комплектации хорошо подходит для гравировки с высоким качеством. С излучателями 40вт качественно режет фанеру до 4мм, максимально до 8мм с некоторым количеством нагара на торце.

  • Дерево

    Резка и гравировка

  • Оргстекло

    Резка и гравировка

  • Бумага

    Резка и гравировка

  • Кожа

    Резка и гравировка

  • Акрил и полистирол

    Резка и гравировка

  • Картон

    Резка и гравировка

  • Показать

    Все материалы

  • Ткань

    Резка и гравировка

  • Двухслойный пластик

    Резка и гравировка

  • Резина для печатей

    Резка и гравировка

  • Фетр

    Резка и гравировка

  • ПЭТ

    Резка и плавление

  • Гофрокортон

    Резка, гравировка под гибку

  • Электрокартон

    Резка, гравировка под гибку

  • Скрыть

При выборе лазерного станка многие даже не предполагают какую важную роль для продолжительного ресурса и стабильной работы имеют: конструктив станка, надежная электроника, культура сборки и жесткость всей конструкции в целом.

На станках Raylogic серии V12 модификации июля 2019 года стоит обратить внимание на вес корпуса - он стал крепче на 15%.

Подставка под станок теперь выполнена из толстой стали, с поперечной полкой для удобного хранения расходных материалов или дополнительных опций.

Разборная конструкция позволяет проносить станки в двери шириной от 67см. Дополнительную прочность корпусу придают ребра жесткости из толстой стали, установленные по всей высоте рабочей области.

Подъем стола осуществляется шаговым мотором. Благодаря шарико-винтовым парам, рабочая область обладает линейным подъемом.

Строго вертикальный подъем позволяет заполнять гравируемые изделия расфокусированным излучением, что значительно увеличивает производительность.

Долговечность и функциональность

  • Жесткость конструкции
  • Отсутствие резонанса за счет укороченных валов и упругих металлических муфт
  • Высокоточные шаговые моторы и привода Leadshine
  • Долговечные немецкие кабели Helukabel
  • Французские электрические компоненты Shneider
  • Надежные блоки розжига Ampetech
  • Высокоточный линейный подъем стола на шарико-винтовых парах

Конструкция станка имеет протяжные окна в задней части станка и металлическую съемную вставку с передней для обработки длинномерных или рулонных материалов.

Стандартная поверхность рабочего стола укомплектована анодированными ламелями сложной формы для идеально чистого реза как лицевой, так и оборотной стороны материала. Опционально устанавливается сотовый стол

Непревзойденное количество опций и преимуществ

  • Нижнее вытяжное окно защищено пирамидальной защитной сеткой не позволяющей перекрывать отток дыма выпадающими деталями
  • Верхнее расположено над рабочей областью, защищая оптику при гравировке и минимальном, охлаждающем линзу, потоке воздуха
  • Все механические узлы выполнены на ЧПУ станках из анодированного алюминия
  • Оптомеханические элементы осей X, Y регулируются в шести плоскостях, оси Z в трех плоскостях
  • Сопла легко меняются на подходящие для конкретного материала по фокусному расстоянию, без замены оптики внутри них
  • Вся рабочая область освещается яркой диодной влагозащищенной подсветкой
  • Мощные шаговые моторы Leadshine с углом поворота ротора в 1.2 градуса на шаг
  • Приводы моторов Leadshine

Механика

  • Вращательные валы оси Y укорочены и соединены упругими пластинчатыми муфтами направленного изгиба для гашения крутильных колебаний. Посадочное место редуктора усилено металлической вставкой
  • Проверенные временем привода этой же компании обеспечивают непревзойденную точность деления шага и многолетнюю надежность эксплуатации
  • Лазерные станки Raylogic V12 оснащаются плавными трехфазными шаговыми моторами Leadshine с углом поворота ротора в 1.2 градуса на шаг
  • Управляет станком не выходящая из моды, эксклюзивная модификация ЧПУ системы Ruida на базе О.С. Linux с руссифицированным ПО Rdworks для Windows и удобным плагином для CorelDraw

Электроника и электрика

  • Очень важную роль в подвижных частях лазерных станков с ЧПУ Raylogic V12 играют немецкие электрические кабели Helukabel, расположенные в кабельканалах, подведенных к шаговым моторам и ко всем электрокомпонентам. Зачастую проблемы с дребезжанием и сбоями каретки в середине рабочей области происходят из-за внутренних надломов дешевой проводки, которые кажутся фантомными и сложно диагностируются
  • Культуру сборки, надежность и упрощенную диагностику в электрошкафу обеспечивают компоненты французской компании Schneider
  • Эксклюзивно в отсеке электроники установлено реле для автоматического включения вытяжного вентилятора и задержки его выключения для дымоудаления по заданному количеству секунд
  • Обнуление и точное позиционирование для повтора предыдущих заданий,выполняют бесконтактные концевые датчики Omron
  • Соседнее с ним реле автоматического переключения оси Y на устройство круговой гравировки позволяет не задумываться о переключении разъёмов и сложной распиновки проводов
  • Компрессор обдува зоны реза также включается по галочке отмеченной в определённом слое программы. Вытяжка включается при запуске задания, но отключается через заданное вами время на плате управления. Данная функция, обеспечивает полное удаление продуктов горения из рабочей области

Лазерная трубка, розжиг, системы безопасности

  • Лазерная трубка располагается на двух прорезиненных регулируемых опорах и легко меняется на более мощную и длинную, благодаря конструктивному окну и кожуху удлиняющему корпус станка
  • За розжиг лазерной трубки отвечает блок питания Ампетек с длительным ресурсом эксплуатации, защищенной от пробоев электронной схемой и трансформаторами повышенной мощности
  • Под отсеком с трубкой расположен датчик контроля протока теплоносителя
  • Штуцеры на задней панели, как и амперметр, кнопки включения, usb для подключения мыши и компьютера на передней панели, утоплены в корпус станка во избежании их повреждения
  • Кнопка аварийного выключения как всегда удобно выступает в верхней части корпуса под правой рукой оператора.

Жесткость конструкции, опоры

  • Фиксирующие опоры оснащены нескользящими полиуретановыми шайбами с поперечной насечкой, резьбовые места и их крепления к подставке проварены специальными усилениями
  • Подставки под станки оснащены новыми мощными колесами с жесткой стопорящей фиксацией от раскачивания изделий во время гравировки, даже без выкрученных опорных ножек
  • Оптимизация производительности и высокая культура сборки имеют определяющую роль при оценке ресурса лазерных станков Raylogic серии V12, а также показателей их высокой точности в разрезе продолжительной эксплуатации.

Установленные лазерные трубки позволяют обрабатывать:

  • — Дерево, пластик, оргстекло, ПВХ и т.п.
    — Композитные материалы, ДСП, ДВП, МДФ
    — Легкие металлы (дюраль, алюминий, латунь, медь)
    Акриловое стекло и АБС пластики, оргстекло, двухслойные пластики Rowmark и RayStar
  • Дерево, МДФ, фанеру, бумагу, картон, фетр
  • Ткани хлопковые и синтетические, вырезать шевроны по меткам при наличии камеры
  • Резину для гравировки печатей, камень, гранит и мрамор
  • Металлы с помощью пасты для гравировки

Основные сферы применения лазерных станков:

  • рекламная отрасль
  • сувенирная продукция
  • детские конструкторы и развивающие игрушки
  • интерьер и элементы декора
  • одежда, выкройки, шевроны, маркировка узоров и логотипов
  • изготовление печатей и штампов
  • творческие мастерские
  • скрапбукинг и фетровые изделия
  • POS продукция, ценникодержатели, стенды, подставки под мобильные телефоны
Получить коммерческое предложение

Отзывы о Лазерный станок Raylogic V12 5030

4
1 отзыв
0
1
0
0
0
06.08.2019

ОТЗЫВ: Очень крутой станок, надежный и производительный. Работаем второй год, только положительные впечатления

ПРЕИМУЩЕСТВА: Точный подъем стола на ШВП, отличные реле для компрессора и вытяжки, качественный тонкий рез, удобная настройка зеркал

НЕДОСТАТКИ: Базовый компрессор слабоват, для фанеры не очень подходит. Зато акрил плавиться гладкой кромкой.

1 товар в сравнении
1 товар в сравнении
Яндекс.Метрика
