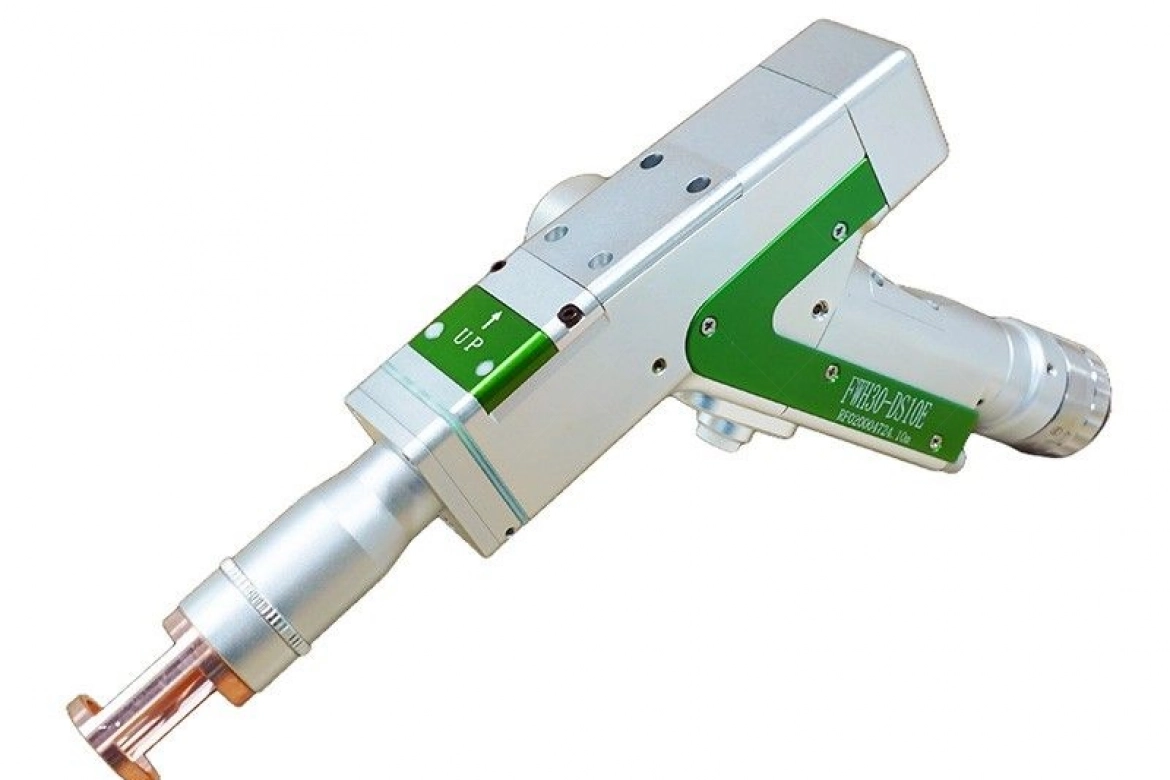

Пистолет для лазерной сварки Relfar FWH30-DS10E (5 в 1)

Relfar FWH30-DS10E объединяет операции, которые нужны при изготовлении и доработке металлических изделий: соединение деталей, подготовку поверхности и обработку сварного шва. Два управляемых зеркала перемещают лазерное пятно по выбранной траектории. Это позволяет настраивать форму воздействия под геометрию соединения, а не ограничиваться линейной развёрткой.

Отдельная возможность модели — Energy Storage Welding, режим для соединений в аккумуляторных сборках и системах накопления энергии. Для него используются соответствующая насадка и настройки сканирования. Применимость к конкретным шинам, выводам и материалам проверяют на образцах: само наличие режима не гарантирует пригодность для любой аккумуляторной ячейки.

Особенности FWH30-DS10E

• Двухосевая развёртка: выбор траектории пятна под форму соединения.
• Пять режимов: сварка, резка, очистка поверхности, очистка шва и Energy Storage Welding.

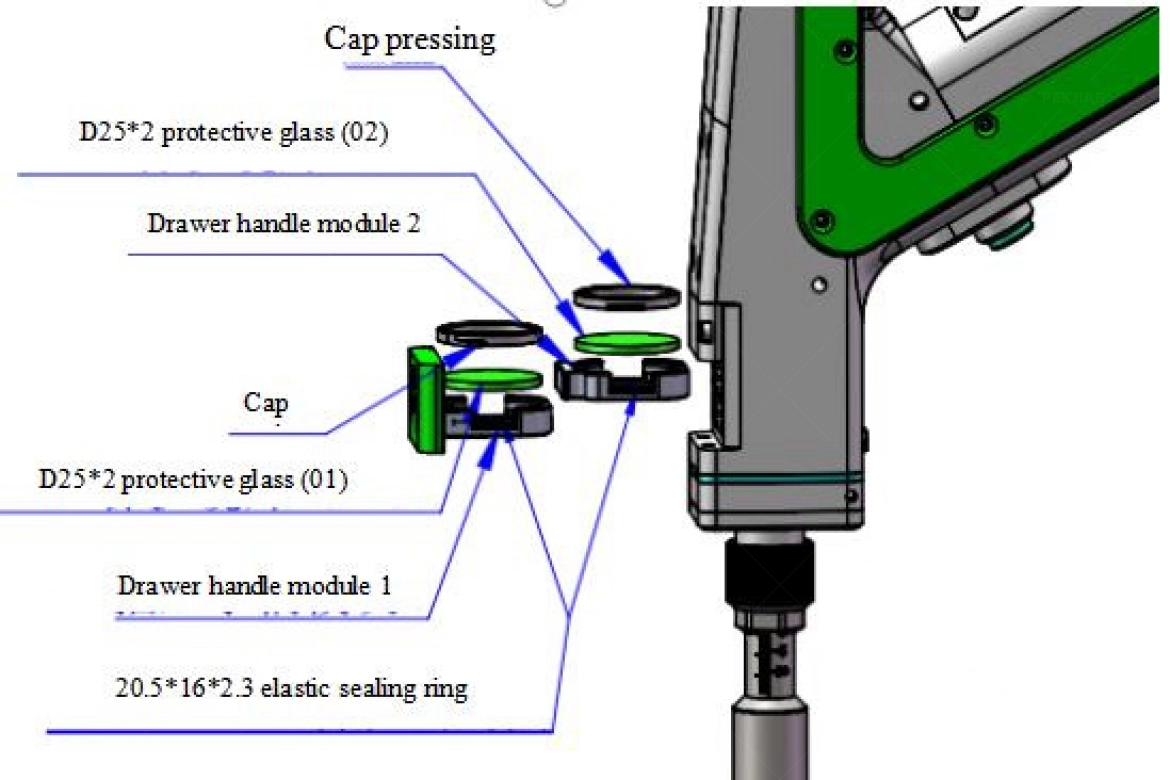

• Выдвижные оптические модули: доступ к защитным стёклам при обслуживании.

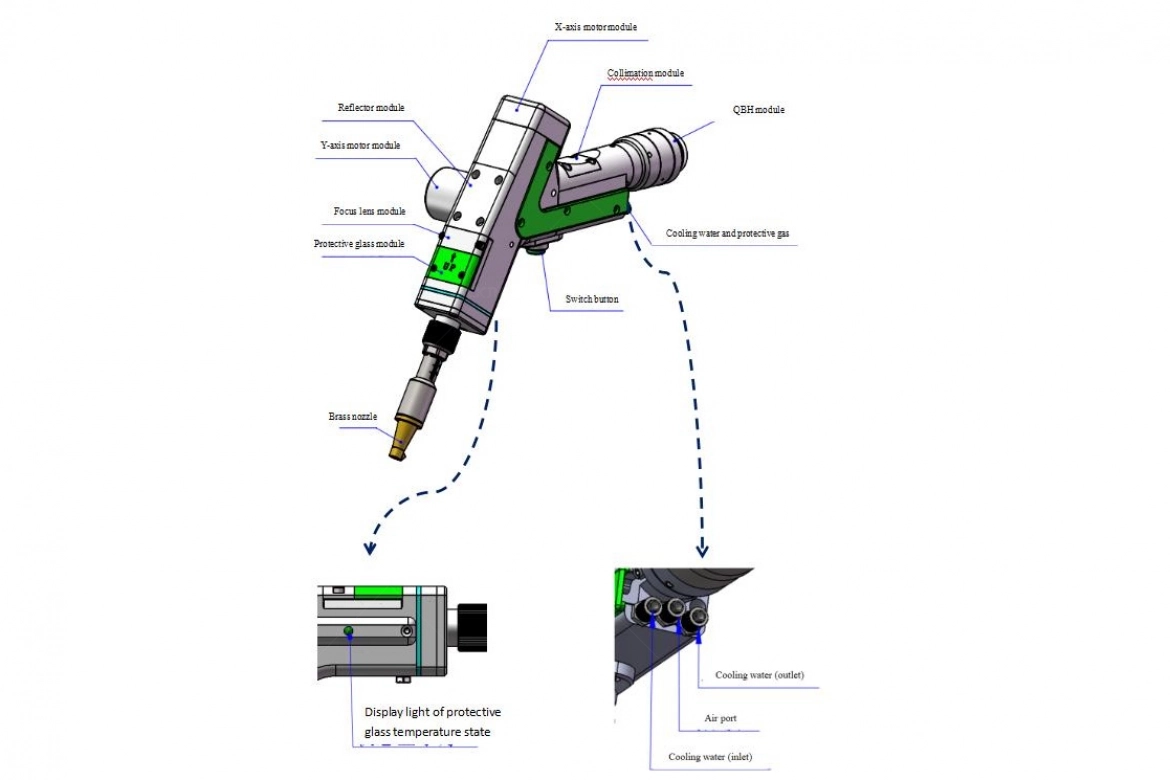

• Водяное охлаждение корпуса и контроль состояния оптики в составе штатной системы управления.

Применение

Модель стоит рассмотреть для участка, где наряду с обычными сварными соединениями требуются разные траектории обработки и специализированная работа с токоведущими соединениями. Мощность источника, присадка и режим подбираются под металл, толщину и требования к результату.

Для смены технологического режима могут потребоваться другая насадка, оптический модуль и переключение программы. Набор доступных функций зависит от установленной системы управления и комплектации.

Технические характеристики

Данные: FWH30-DS10E-V4-T; руководство C от 13.01.2026. Мощность относится к подключаемому источнику.

Расходные материалы и сменная оснастка

Ремонтная оптика и узлы подачи выделены отдельно от расходников. Совпадение диаметра линзы или резьбы сопла само по себе не подтверждает совместимость.

Подбор и комплектация

Для подбора сообщите модель и мощность лазерного источника, версию контроллера и нужные операции. В заявке укажите, требуется отдельная головка или комплект с управлением, дисплеем и подачей проволоки. Состав поставки фиксируется в коммерческом предложении.

Ручная головка 4 в 1 с одноосевой развёрткой и подачей одной проволоки. Сварка, резка, очистка поверхности и сварного шва на одной системе. Исполнение V4 рассчитано на лазерный источник мощностью до 3000 Вт.

Relfar FWH20-S10C подходит для оснащения участка ручной лазерной сварки, где основная работа — протяжённые соединения с линейным сканированием пятна. Оператор ведёт головку вдоль стыка, а ширину развёртки задаёт в системе управления под выбранный технологический режим.

Головка работает с одной присадочной проволокой. При смене оснастки её можно использовать для резки, очистки поверхности и обработки зоны шва. Такое сочетание удобно, когда на одном рабочем месте нужно выполнить несколько последовательных операций с деталью.

Особенности FWH20-S10C

• Линейная развёртка 0–5 мм в исполнении V4: понятная настройка ширины воздействия.
• Масса головки около 0,72 кг по руководству производителя.
• Водяное охлаждение и контроль температуры защитной оптики.
• Сменные защитные стёкла и сопла с отдельным подбором под диаметр проволоки.

Применение

Возможные задачи участка — сборка листовых деталей, корпусов и металлических конструкций. Конкретный режим выбирают по материалу и соединению; допустимая мощность головки не задаёт толщину свариваемой детали.

Очистка поверхности требует соответствующего оптического модуля; для резки и очистки шва применяются свои насадки. Наличие этих компонентов уточняется при заказе.

Технические характеристики

Данные: FWH20-S10C-V4; руководство C от 13.01.2026. Мощность относится к подключаемому источнику.

Расходные материалы и сменная оснастка

Ремонтная оптика и узлы подачи выделены отдельно от расходников. Совпадение диаметра линзы или резьбы сопла само по себе не подтверждает совместимость.

Подбор и комплектация

При замене штатной головки укажите модель источника, контроллера и подающего устройства. Для FWH20-S10C используется защитное стекло D20 × 2 мм: расходники следует заказывать по точной модели головки и маркировке установленной оптики.

Ручной сварочный пистолет 4 в 1 с двухосевым сканированием и подачей одной проволоки. Позволяет выбирать форму развёртки для сварки и выполнять очистку поверхности, обработку шва и резку при смене оснастки.

Relfar FWH30-D10C предназначен для ручной лазерной обработки, когда кроме ширины пятна необходимо управлять его траекторией. Два сканирующих зеркала формируют несколько вариантов развёртки, в том числе линию, окружность и восьмёрку. Траектория выбирается в системе управления под задачу сварки.

Модель объединяет четыре технологических режима: сварку, резку, очистку поверхности и очистку сварного шва. В сварочной конфигурации используется одна присадочная проволока. Для работы с другим процессом меняют соответствующие элементы оснастки и настройки контроллера.

Особенности FWH30-D10C

• Два управляемых зеркала для настройки формы воздействия на металл.
• Семь сварочных траекторий в руководстве V4-T, включая круг и восьмёрку.
• Выдвижные модули защитной и фокусирующей оптики для обслуживания.
• Водяное охлаждение; мощность подключаемого источника до 3000 Вт.

Применение

Модель можно рассмотреть для изготовления листовых изделий и металлических конструкций с разными видами соединений. Выбор траектории позволяет адаптировать режим к конкретному стыку; результат оценивают вместе с мощностью источника, присадкой и подготовкой деталей.

Функции резки и очистки реализуются с совместимой оснасткой. Модель D10C имеет набор режимов 4 в 1; специализированный режим Energy Storage Welding относится к серии DS10E.

Технические характеристики

Данные: FWH30-D10C-V4-T; руководство C от 13.01.2026. Мощность относится к подключаемому источнику.

Расходные материалы и сменная оснастка

Ремонтная оптика и узлы подачи выделены отдельно от расходников. Совпадение диаметра линзы или резьбы сопла само по себе не подтверждает совместимость.

Подбор и комплектация

Перед заказом согласуйте ревизию головки и состав комплекта. Для исполнения -T применяется коллиматор F40, а в ранних версиях встречается F50. Подбор линз выполняется по маркировке установленного узла.
